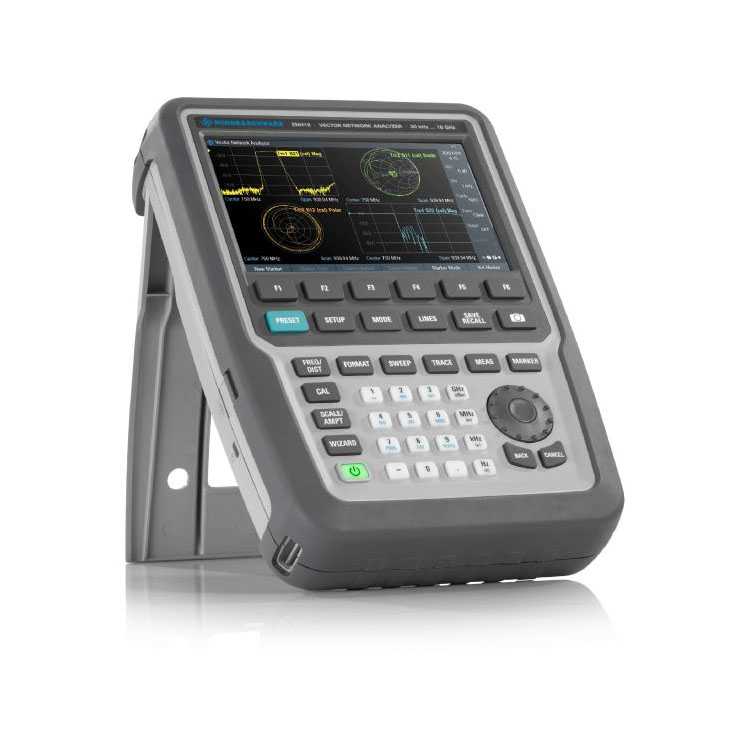

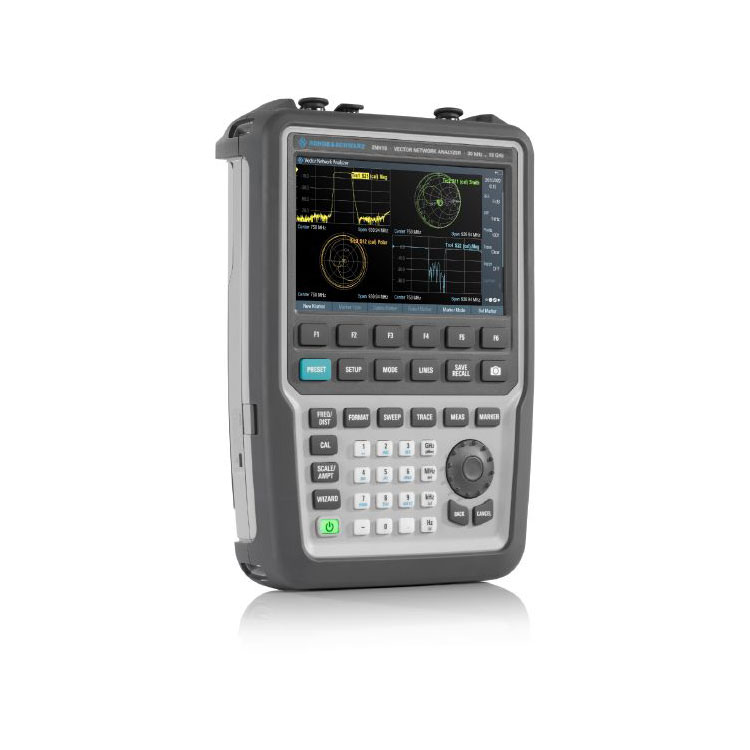

Kaip profesionalus gamintojas, norėtume pateikti jums aukštos kokybės R&S ZNH4 delninį vektorinį tinklo analizatorių. Dažnių diapazonas nuo 30 kHz iki 4/8/18/26,5 GHz
Modeliai | Uostai | Dažnis | Jungtys | Pradedant nuo |
R&S®ZNH4 Užsakymo nr. 1321.1611.04 |
2 | 4 GHz | N | 17 300 USD |
Dažnių diapazonas nuo 30 kHz iki 4/8/18/26,5 GHz

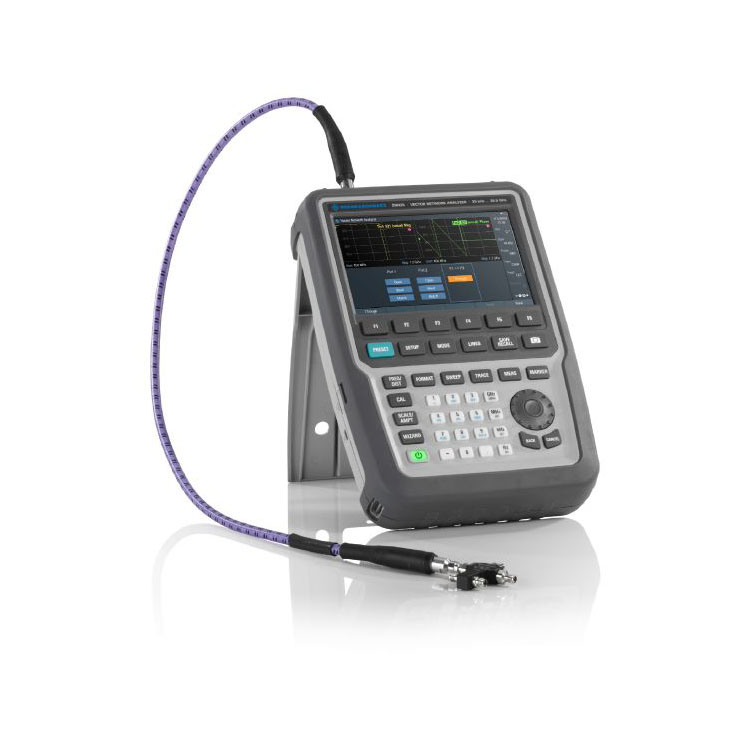

Vieno prievado kabelio ir antenos matavimas su pagrindiniu prietaisu

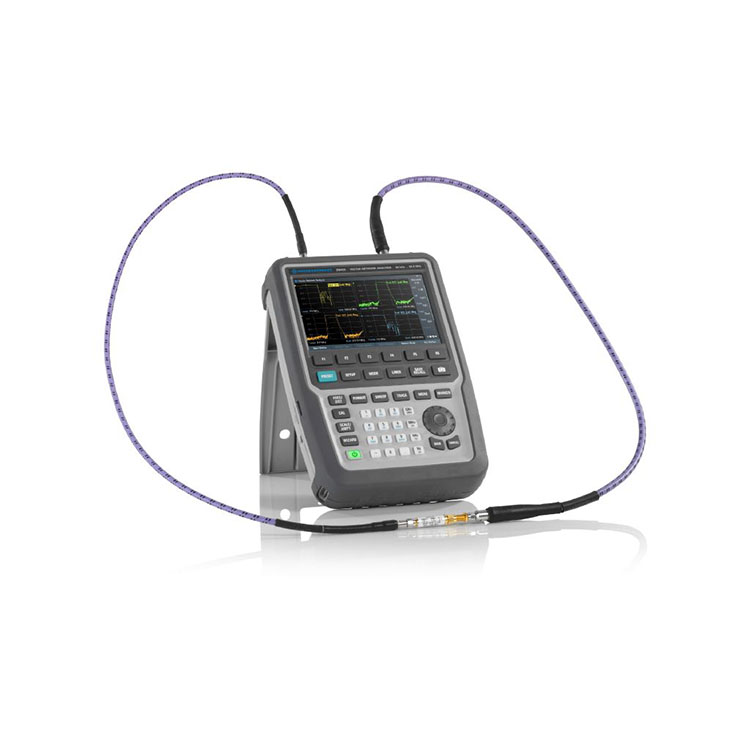

S parametro (S11, S12, S21, S22) matavimas pagrindiniu prietaisu
100 dB (tip.) dinaminis diapazonas filtro ir antenos izoliacijos matavimams

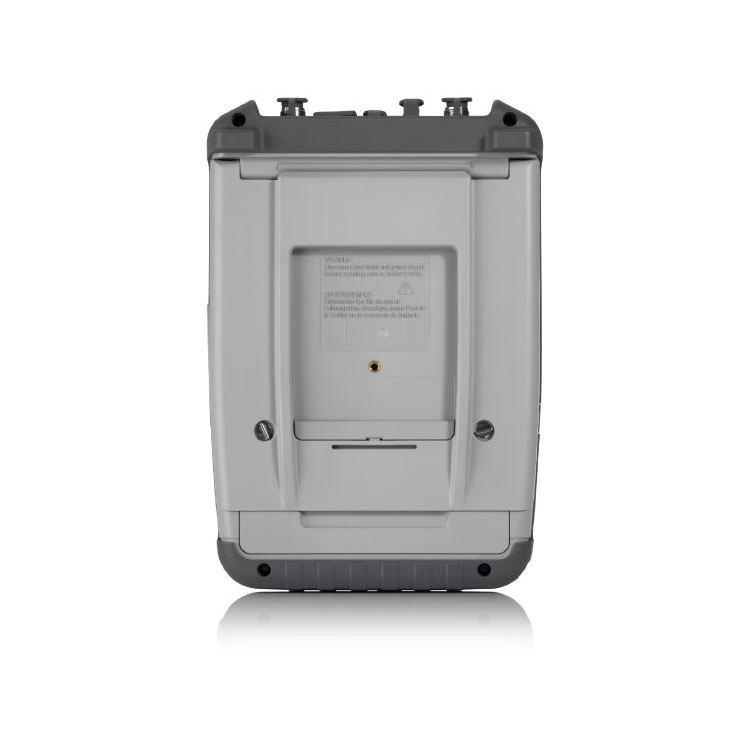

Neatspindintis ekranas, mažas formos koeficientas, tvirtas korpusas (IP51)

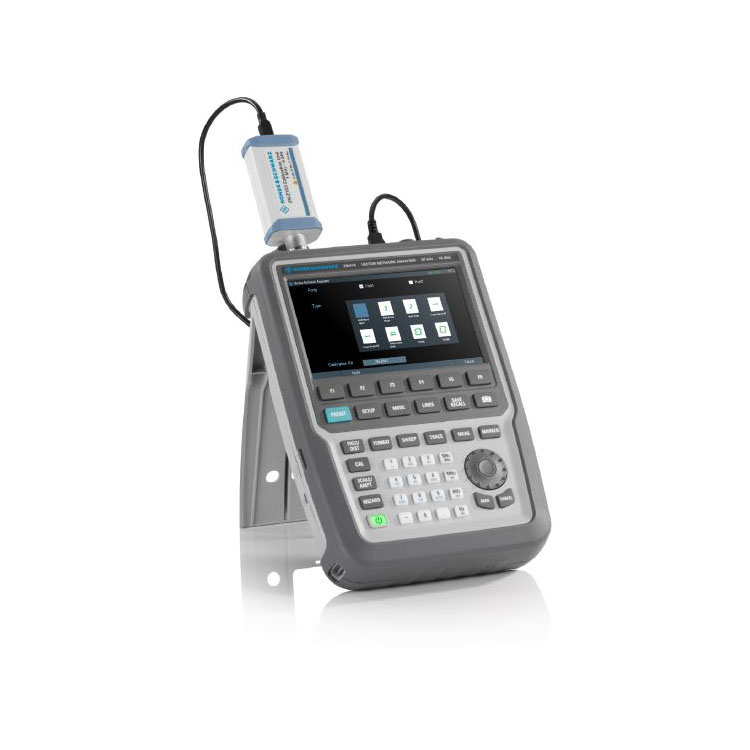

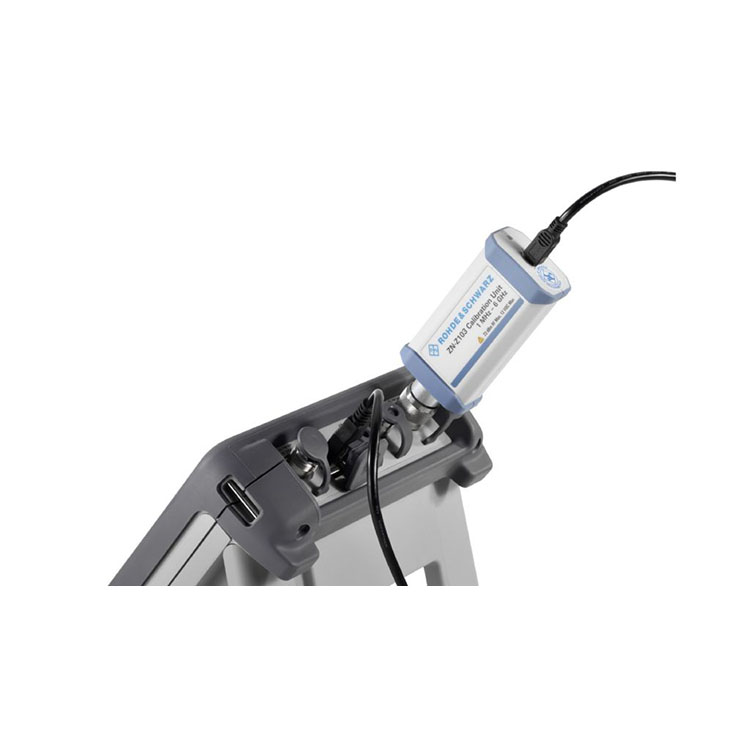

Sudėtinga RF architektūra suteikia prieigą prie naujausių kalibravimo tipų
Kaip profesionalus gamintojas, norėtume pateikti jums aukštos kokybės R&S ZNH4 delninį vektorinį tinklo analizatorių. Keturių imtuvų architektūrą sudaro specialūs etaloniniai imtuvai ir tikrinimo imtuvai tiek prie 1, tiek prie 2 prievadų. Tai leidžia R&S®ZNH palaikyti pažangesnius kalibravimo tipus, pvz., nežinomo perėjimo, atvirojo, trumpojo ir atitikties (UOSM) kalibravimą. Šis kalibravimas yra naudingas DUT su skirtingais įvesties arba išvesties jungčių tipais bandymo prievaduose.
Minimalus perjungimas tarp dviejų prievadų ir sudėtingas kalibravimas, pvz., UOSM
Išskirtinis RF našumas mažu formatu
Dėl nešiojamumo ir nedidelio R&S®ZNH ploto jis idealiai tinka lauko matavimams.
R&S®ZNH taip pat užtikrina aukštą našumą su šiomis savybėmis:
Platus dažnių diapazonas nuo 30 kHz iki 4/8/18/26,5 GHz, skirtas įvairioms programoms palaikyti
Didelis dinaminis diapazonas iki 100 dB (tip.), skirtas dideliems lygio svyravimams matuoti
Labai tikslus dėl mažo triukšmo dydžio (RMS) nuo 0,0015 dB iki 0,0040 dB (tip.) ir mažo sekimo triukšmo fazės (RMS) nuo 0,02° iki 0,04° (tip.)
Abiejuose prievaduose įmontuotas imtuvo žingsnio slopintuvas, kuris reguliuojamas 5 dB žingsniais nuo 0 dB iki 15 dB
Padidina prievado įvesties galios diapazono tiesiškumą, kuris apsaugo analizatorių nuo perkrovos.

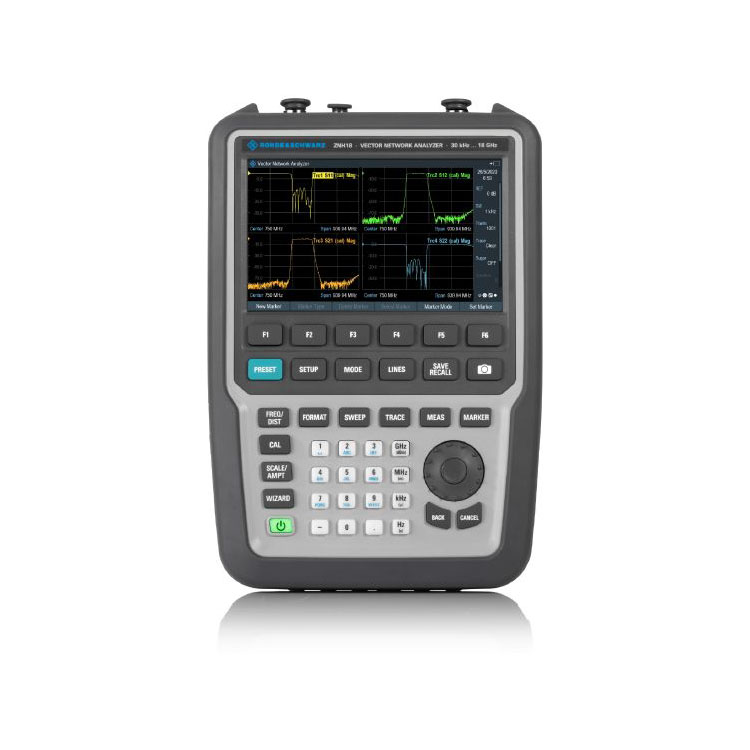

Daugiafunkcinis jutiklinis ekranas, nuotolinio valdymo pultas ir matavimo vedlys, užtikrinantis geriausią vartotojo patirtį
Daugiafunkcinis jutiklinis ekranas siūlo standartinę išmaniuosiuose telefonuose esančią prispaudimo priartinimo funkciją. R&S®ZNH palaiko įprastus telefono valdymo gestus, padedančius naudotojams jaustis kaip namie. Net jei operatoriai negali prieiti prie instrumento tiesiogiai, galima naudotis nemokamomis kompiuterio, Android ir iOS nuotolinio valdymo programėlėmis, kurios užtikrina sklandų valdymą. Be to, matavimo vedlys padeda supaprastinti matavimus naudojant automatines bandymų sekas, pagreitina bandymo procesą ir sumažina žmogiškųjų klaidų galimybę.
Talpinis jutiklinis ekranas; intuityvus valdymas ir nereikia ekrano kalibravimo.
Paprasta ir greita sąranka su konfigūracijos apžvalgos meniu
R&S®ZNH turi abu klavišus ir sukamąją rankenėlę bei jutiklinio ekrano valdiklius. Raktai yra dideli ir gerai išdėstyti, todėl juos lengva valdyti mūvint pirštines.
Talpinis jutiklinis ekranas siūlo naują vartotojo patirtį:
Tiesiogiai sąveikaukite su elementais ekrane
Greitai pasiekite meniu
Pakeiskite dažnį ir intervalą
Pridėti / perkelti / ištrinti žymeklius
Ir dar
Konfigūracijos apžvalgos meniu sumažina žingsnių, kurių reikia norint konfigūruoti matavimo nustatymus, skaičių, todėl galima greitai nustatyti.

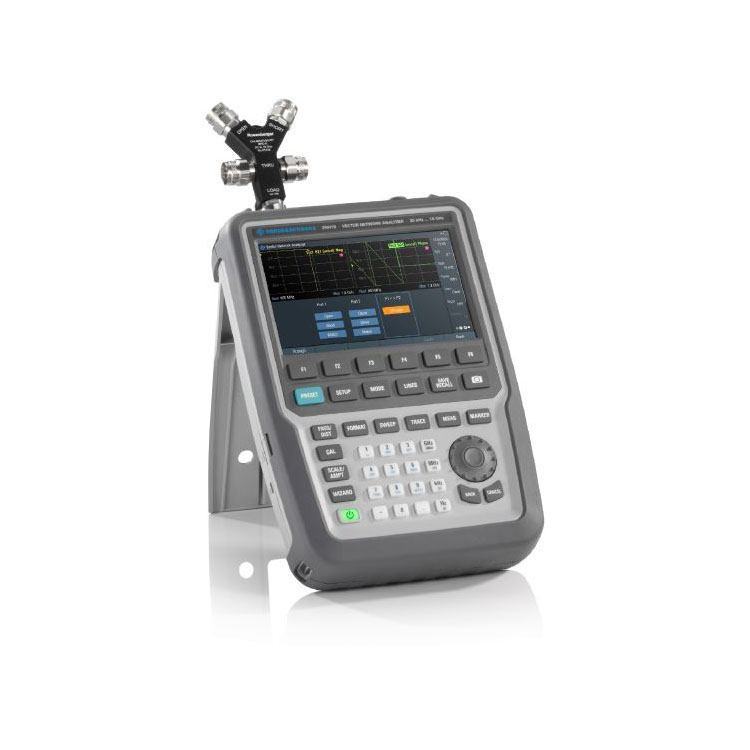

Vartotojo nustatytos kalibravimo sekos suteikia lankstų metodą.
Išsamios standartinės funkcijos ir paprastas variantų užsakymas
R&S®ZNH pagrindinį įrenginį sudaro:
Atstumo iki gedimo matavimai
Vieno prievado kabelio nuostolių matavimai
Atspindžio matavimas
Perdavimo matavimas
Keturi S parametrai (S11, S12, S21, S22)
Kai reikia papildomų funkcijų, variantus lengva užsisakyti. Visas parinktis galima užsakyti skaidriai ir nepriklausomai, tai reiškia, kad užsakymo metu nėra paslėptų išlaidų ir painiavos.
Standartiškai pateikiami keturi S parametro matavimai.
