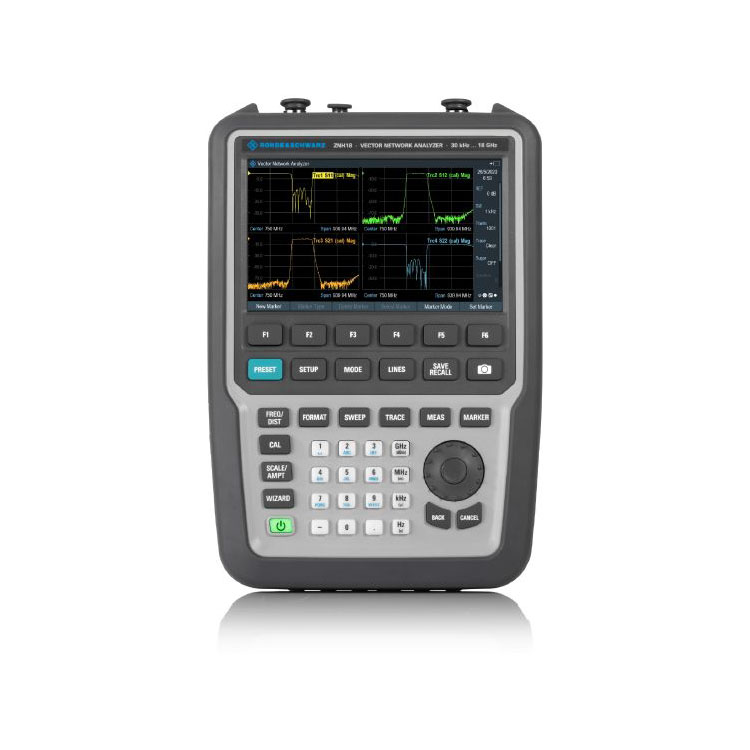

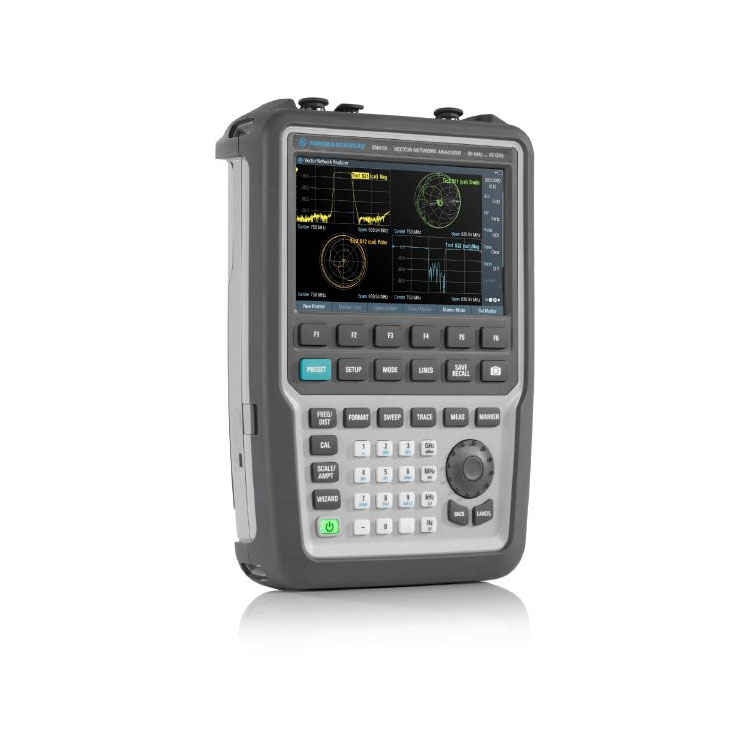

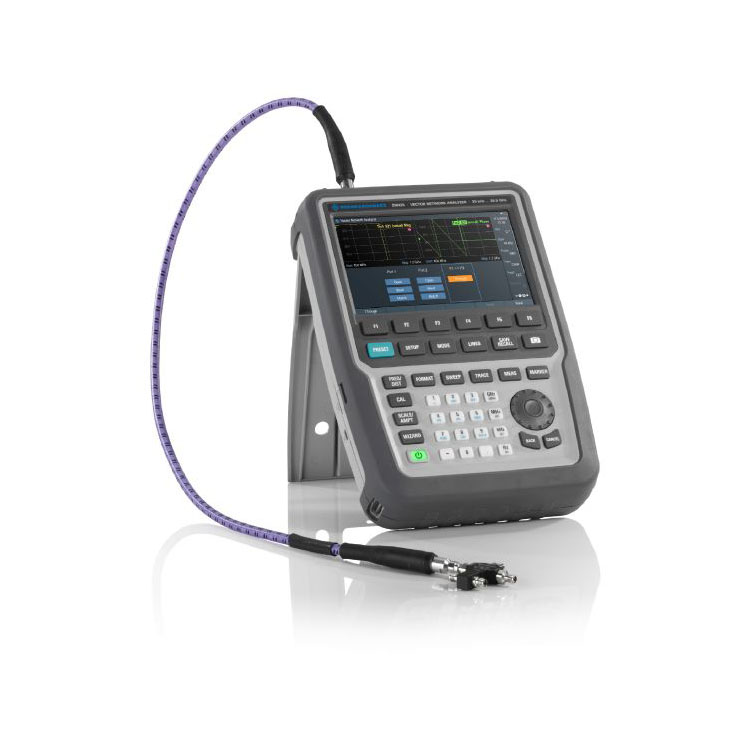

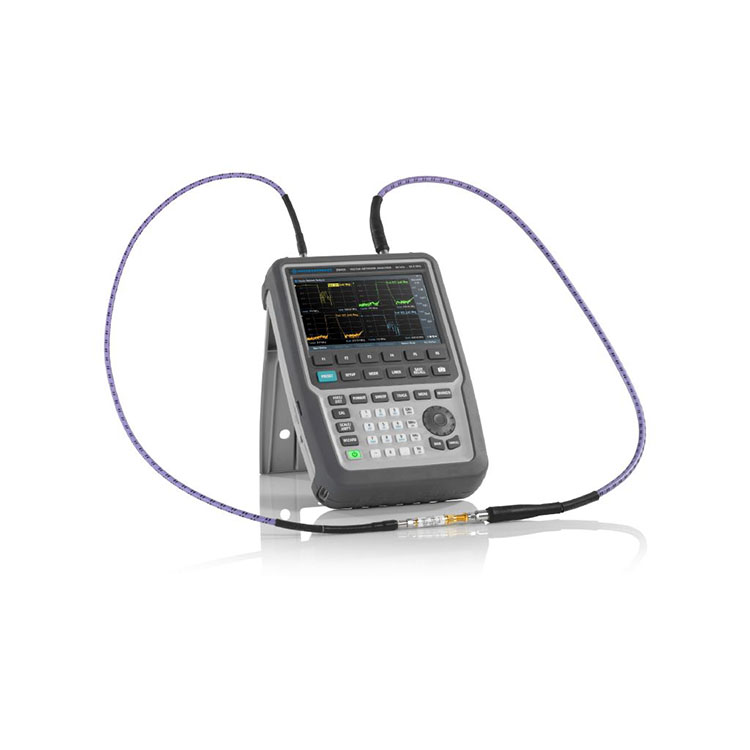

R&S ZNH26 delninis vektorinis tinklo analizatorius

R&S ZNH26 delninis vektorinis tinklo analizatorius

Pagrindiniai faktai

Galite būti tikri, kad įsigysite rankinį vektorinį tinklo analizatorių R&S ZNH26 iš mūsų gamyklos. Dažnių diapazonas nuo 30 kHz iki 4/8/18/26,5 GHz

Vieno prievado kabelio ir antenos matavimas su pagrindiniu prietaisu

S parametro (S11, S12, S21, S22) matavimas pagrindiniu prietaisu

100 dB (tip.) dinaminis diapazonas filtro ir antenos izoliacijos matavimams

Neatspindintis ekranas, mažas formos koeficientas, tvirtas korpusas (IP51)

Keturių imtuvų architektūra

Sudėtinga RF architektūra suteikia prieigą prie naujausių kalibravimo tipų

Keturių imtuvų architektūrą sudaro specialūs etaloniniai imtuvai ir tikrinimo imtuvai tiek prie 1, tiek prie 2 prievadų. Tai leidžia R&S®ZNH palaikyti pažangesnius kalibravimo tipus, pvz., nežinomo perėjimo, atvirojo, trumpojo ir atitikties (UOSM) kalibravimą. Šis kalibravimas yra naudingas DUT su skirtingais įvesties arba išvesties jungčių tipais bandymo prievaduose.

Keturių imtuvų architektūra

Minimalus perjungimas tarp dviejų prievadų ir sudėtingas kalibravimas, pvz., UOSM

Kompaktiška jėgainė

Išskirtinis RF našumas mažu formatu

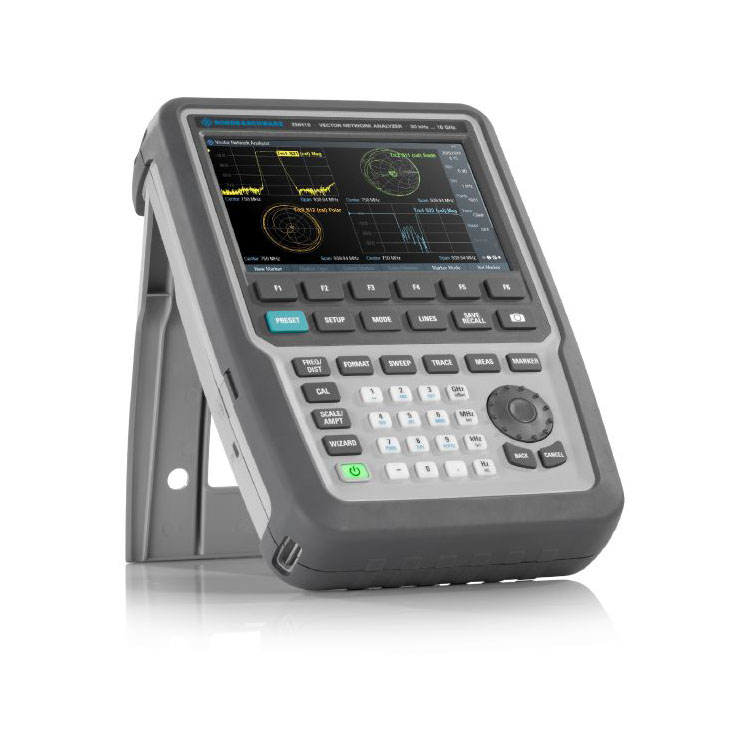

Dėl nešiojamumo ir nedidelio R&S®ZNH ploto jis idealiai tinka lauko matavimams.

R&S®ZNH taip pat užtikrina aukštą našumą su šiomis savybėmis:

Platus dažnių diapazonas nuo 30 kHz iki 4/8/18/26,5 GHz, kad palaikytų įvairias programas

Didelis dinaminis diapazonas iki 100 dB (tip.), skirtas dideliems lygio svyravimams matuoti

Labai tikslus dėl mažo triukšmo lygio (RMS) nuo 0,0015 dB iki 0,0040 dB (tip.) ir mažo sekimo triukšmo fazės (RMS) nuo 0,02° iki 0,04° (tip.)

Abiejuose prievaduose įmontuotas imtuvo žingsnio slopintuvas, kuris reguliuojamas 5 dB žingsniais nuo 0 dB iki 15 dB

Imtuvo žingsnio slopintuvas

Padidina prievado įvesties galios diapazono tiesiškumą, kuris apsaugo analizatorių nuo perkrovos.

Paprasta valdyti

Daugiafunkcinis jutiklinis ekranas, nuotolinio valdymo pultas ir matavimo vedlys, užtikrinantis geriausią vartotojo patirtį

Daugiafunkcinis jutiklinis ekranas siūlo standartinę išmaniuosiuose telefonuose esančią prispaudimo priartinimo funkciją. R&S®ZNH palaiko įprastus telefono valdymo gestus, padedančius naudotojams jaustis kaip namie. Net jei operatoriai negali prieiti prie instrumento tiesiogiai, galima naudotis nemokamomis kompiuterio, Android ir iOS nuotolinio valdymo programėlėmis, kurios užtikrina sklandų valdymą. Be to, matavimo vedlys padeda supaprastinti matavimus naudojant automatines bandymų sekas, pagreitina bandymo procesą ir sumažina žmogiškųjų klaidų galimybę.

Multi-touch funkcija

Talpinis jutiklinis ekranas; intuityvus valdymas ir nereikia ekrano kalibravimo.

Paprasta konfigūracija

Paprasta ir greita sąranka su konfigūracijos apžvalgos meniu

R&S®ZNH turi abu klavišus ir sukamąją rankenėlę bei jutiklinio ekrano valdiklius. Raktai yra dideli ir gerai išdėstyti, todėl juos lengva valdyti mūvint pirštines.

Talpinis jutiklinis ekranas siūlo naują vartotojo patirtį:

Tiesiogiai sąveikaukite su elementais ekrane

Greitai pasiekite meniu

Pakeiskite dažnį ir intervalą

Pridėti / perkelti / ištrinti žymeklius

Ir dar

Konfigūracijos apžvalgos meniu sumažina žingsnių, kurių reikia norint konfigūruoti matavimo nustatymus, skaičių, todėl galima greitai nustatyti.

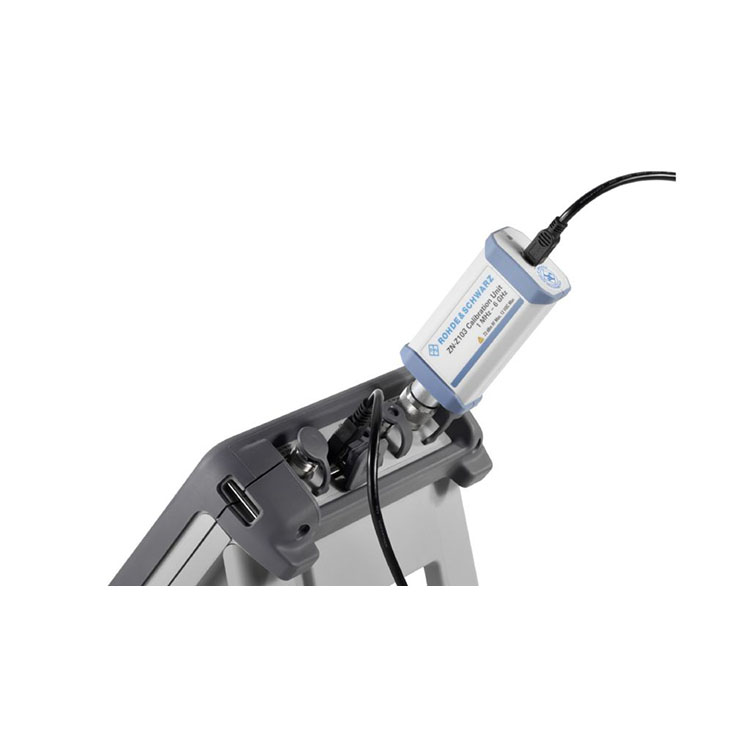

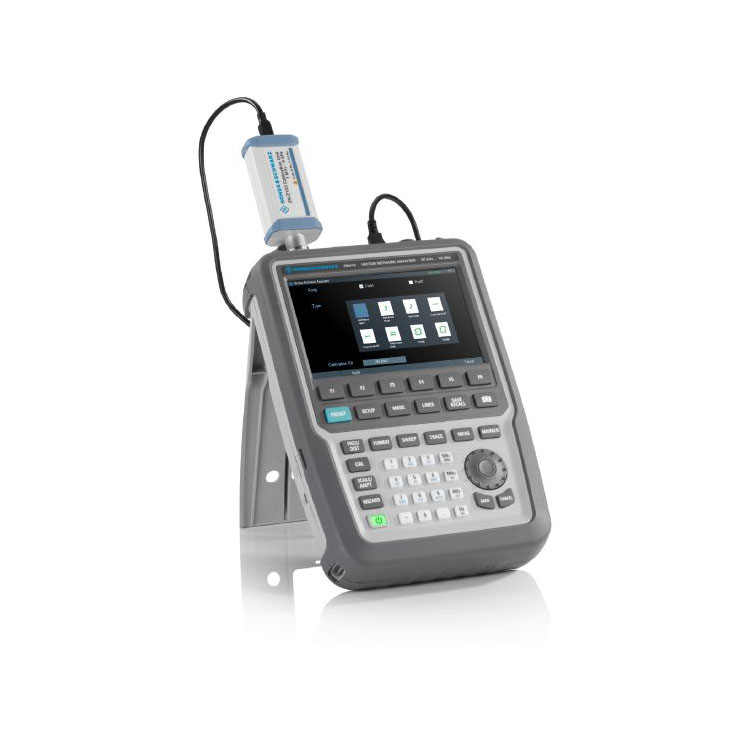

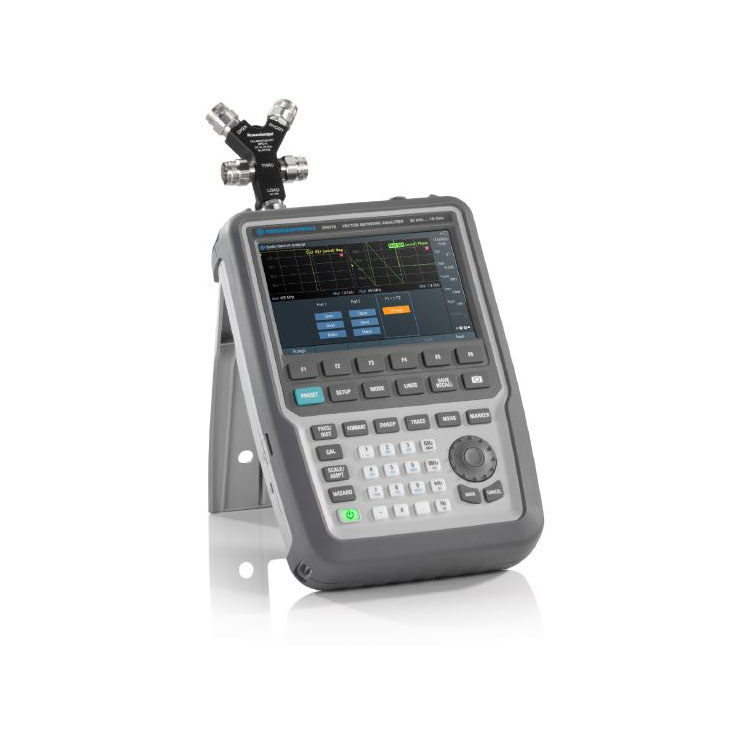

Lankstus kalibravimas

Vartotojo nustatytos kalibravimo sekos suteikia lankstų metodą.

Paprasta pridėti vertę

Išsamios standartinės funkcijos ir paprastas variantų užsakymas

R&S®ZNH pagrindinį įrenginį sudaro:

Atstumo iki gedimo matavimai

Vieno prievado kabelio nuostolių matavimai

Atspindžio matavimas

Perdavimo matavimas

Keturi S parametrai (S₁₁, S₁₂, S₂₁, S₂₂)

Kai reikia papildomų funkcijų, variantus lengva užsisakyti. Visas parinktis galima užsakyti skaidriai ir nepriklausomai, tai reiškia, kad užsakymo metu nėra paslėptų išlaidų ir painiavos.

Greitas S parametrų ekrano nustatymas norimu formatu.

Standartiškai pateikiami keturi S parametro matavimai.
