Galite būti tikri, kad iš mūsų nusipirksite pritaikytus R&S ZNB26 vektorinius tinklo analizatorius. Trumpas 4 ms valymo laikas 401 taškas.
Modeliai | Uostai | Dažnis | Jungtys |
R&S®ZNB26 Užsakymo nr. 1334.3330.63 |
2 | 26,5 GHz | 2,92 mm (m) |
R&S®ZNB26 Užsakymo nr. 1334.3330.65 |
4 | 26,5 GHz | 2,92 mm (m) |
Dažnių diapazonas nuo 9 kHz iki 43,5 GHz
Du ar keturi prievadai
Platus dinaminis diapazonas iki 140 dB
Trumpas 4 ms valymo laikas 401 taškas
Platus 98 dB galios šlavimo diapazonas
Sukurta taip, kad atitiktų aukščiausius standartus
Galite būti tikri, kad iš mūsų nusipirksite pritaikytus R&S ZNB26 vektorinius tinklo analizatorius. R&S®ZNB imtuvai sujungia didelės galios valdymo pajėgumą su dideliu jautrumu ir mažu triukšmu. Pagrindinis R&S®ZNB blokas paprastai turi 140 dB dinaminį diapazoną. R&S®ZNB8-B5x parinktis praplečia dinaminį diapazoną iki 150 dB matavimams tarp prievadų. Analizatorius matuoja labai mažo dydžio S parametrus, o fazių poslinkiai paprastai yra mažesni nei 0,01 dB/°C ir 0,15°/°C.
Kalibruotas R&S®ZNB leidžia atlikti tikslius matavimus kelias dienas be pakartotinio kalibravimo.

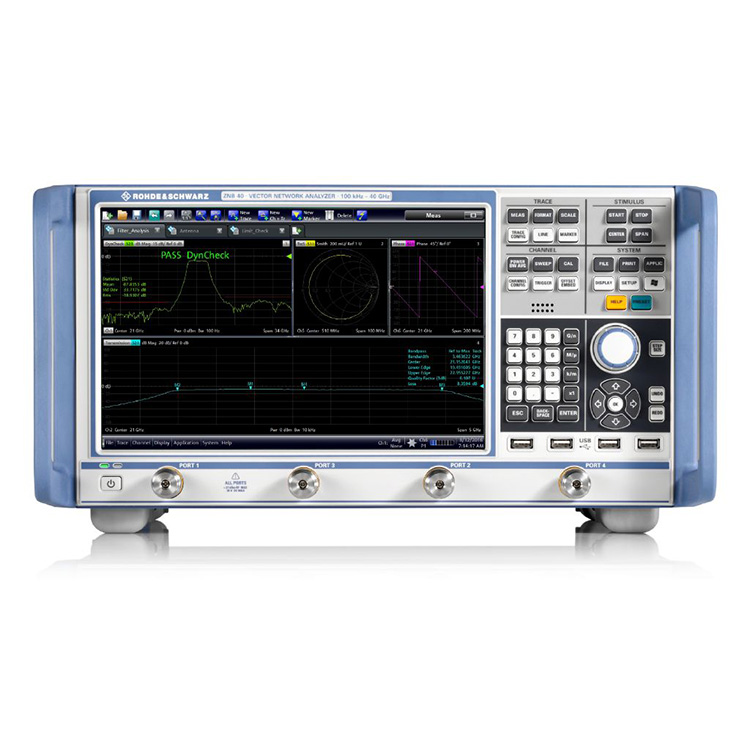

R&S®ZNB40 su keturiais prievadais.
Patogus aktyvių ir pasyvių RF komponentų apibūdinimas
R&S®ZNB siūlo daugybę funkcijų ir parinkčių, įskaitant įterpimo / išdavimo funkcijas, mišraus režimo S parametrus subalansuotam DUT apibūdinimui ir iš naujo apibrėžtus S parametrus, skirtus lanksčiai bandymo sąrankos konfigūracijai. Taip pat yra laiko srities matavimo parinktys su akių diagramomis, dažnį konvertuojančiais matavimais ir dviem nepriklausomais vidiniais generatoriais.
Greiti matavimai ir lengvas išorinių komponentų valdymas
Greitas sintezatoriaus nusistovėjimo laikas suteikia R&S®ZNB labai trumpus matavimo laikotarpius. Didelis IF pralaidumas leidžia greitai paimti mėginius. Jis taip pat užtikrina greitą duomenų apdorojimą ekrane ir greitą LAN arba IEC/IEEE duomenų perdavimą valdikliui. Tokios funkcijos kaip segmentuotas šlavimas dar labiau pagerina matavimo laiką. Modulius ar išorines dalis galima lengvai valdyti naudojant integruotas valdymo sąsajas, tokias kaip RFFE GPIO, GPIB ir tvarkyklės I/O.
RFFE GPIO sąsajos konfigūravimo meniu.
Matavimai iki 48 prievadų
R&S®ZNB kartu su įvairiomis perjungimo matricomis yra išsamus sprendimas sudėtingiems matavimams moduliuose su iki 48 prievadų. „Rohde & Schwarz“ matricos pateikia visus skersinio išmatavimus, kad būtų galima nustatyti visus kelių prievadų DUT S parametrus. Automatiniai kalibravimo įrenginiai su iki 24 prievadų leidžia greitai ir tiksliai nustatyti kalibravimą.
R&S®ZNB su dviem R&S®ZN-Z84 jungiklių matricomis.
Įvairūs priedai kalibravimui, tikrinimui ir įvairiems matavimams
Mechaninio kalibravimo ir patikros rinkiniai
Automatiniai kalibravimo įrenginiai
Išbandykite kabelius
Sukamieji veržliarakčiai
Palaiko R&S®NRP galios jutiklių šeimą
ir daug daugiau
