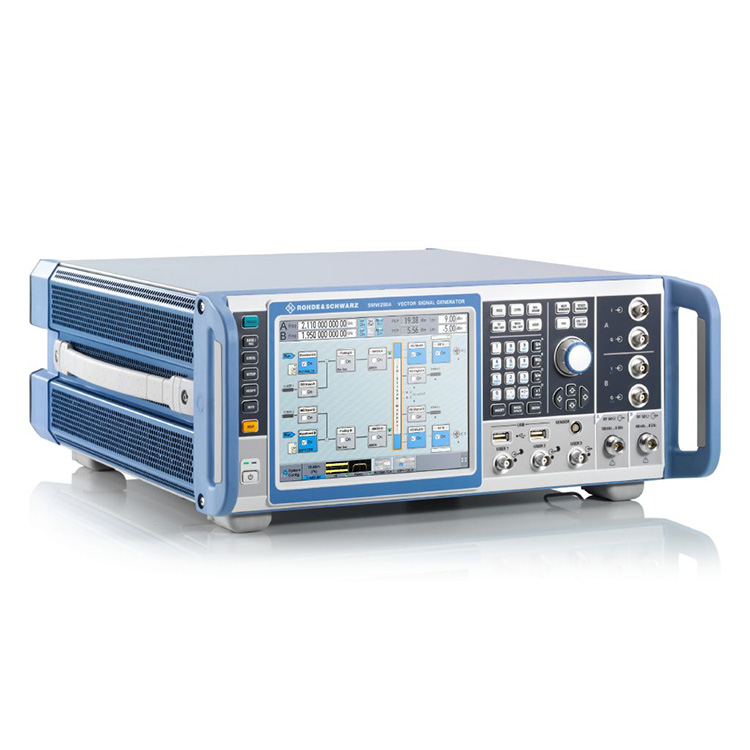

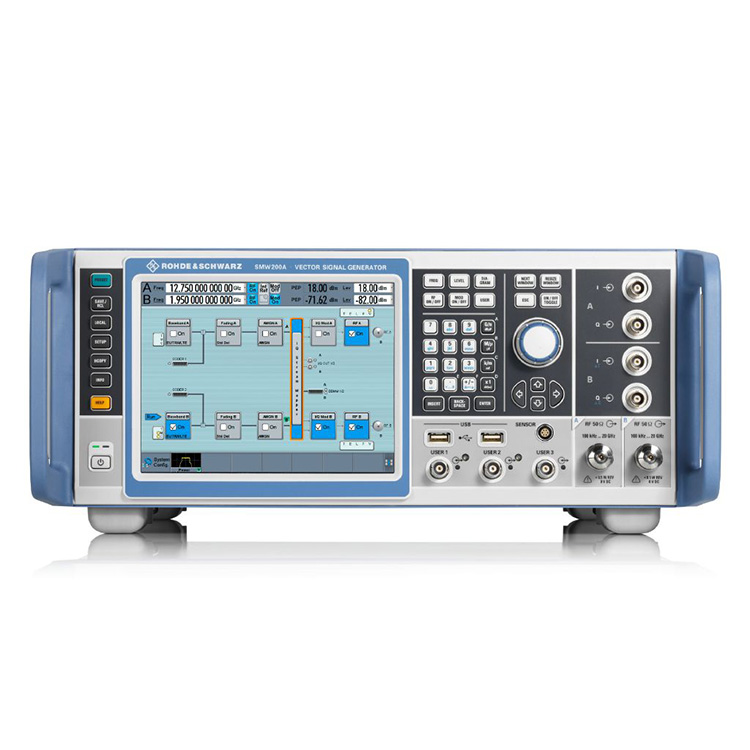

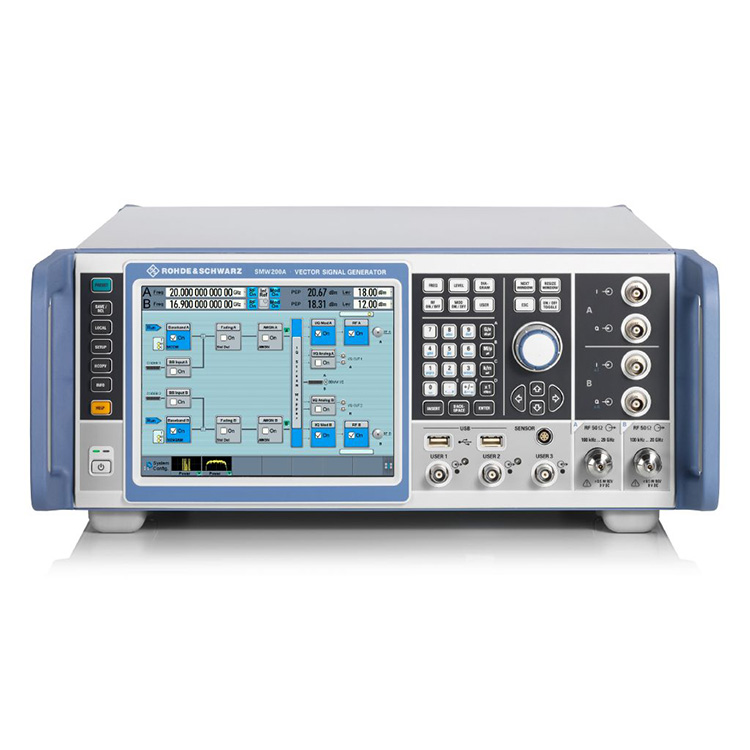

Kaip profesionalus gamintojas, norėtume pateikti jums R&S SZU100A signalų generatorius. Jame taip pat gali būti ne daugiau kaip du vidiniai bazinės juostos moduliai ir keturi blukimo simuliatoriaus moduliai. Ši koncepcija suteikia du visapusiškus vektorinių signalų generatorius viename įrenginyje, leidžiantį lengvai generuoti sudėtingus signalų scenarijus.
| Produkto pavadinimas | Dažnių diapazonas | Lygių diapazonas | I/Q moduliacijos pralaidumas | Harmonikos |
| R&S®SZU100A | 100 kHz - 67 GHz | -120dBm - +18dBm | 2 GHz vidinis 2 GHz išorinis |
< -55dBc >3,5GHz |
Dažnių diapazonas iki 67 GHz (dvigubas kelias: iki 44 GHz)
2 GHz moduliacijos pralaidumas
Integruotas išblukimas iki 800 MHz dažnių juostos pločio ir iki 8x8 MIMO
Signalo generavimas visiems pagrindiniams skaitmeninio ryšio standartams
Pažangus GNSS ir radaro simuliatorius
Kaip profesionalus gamintojas, norėtume pateikti jums R&S SZU100A signalų generatorius. Našumo ir funkcionalumo reikalavimai skiriasi priklausomai nuo bandymo sąrankos ir programos. R&S®SZU100A yra neprilygstamas įvaldydamas šiuos įvairius reikalavimus ir nustato naujus signalų generatorių standartus. Kuriant ir tikrinant bet kokio tipo DUT, įskaitant komponentus, modulius ir visas bazines stotis, R&S®SZU100A lengvai generuoja tinkamus bandymo signalus ir pasižymi puikiu našumu. R&S®SZU100A turi lanksčią modulinę konstrukciją, kuri gali būti aprūpinta būtent tokiomis parinktimis, kurių reikia programoms. Galima bet kokia konfigūracija – nuo klasikinio vieno kelio vektorinio signalo generatoriaus iki daugiakanalio MIMO imtuvo testerio.
R&S®SZU100A apima dažnių diapazoną iki 67 GHz kaip vieno kelio prietaiso ir iki 44 GHz kaip dviejų kelių. Jame taip pat gali būti ne daugiau kaip du vidiniai bazinės juostos moduliai ir keturi blukimo simuliatoriaus moduliai. Ši koncepcija suteikia du visapusiškus vektorinių signalų generatorius viename įrenginyje, leidžiantį lengvai generuoti sudėtingus signalų scenarijus.
Standartinis aukščiausios klasės sintezatorius R&S®SZU100A užtikrina išskirtinį SSB fazinį triukšmą ir neharmoninį veikimą. Galimos kelios žemo fazinio triukšmo parinktys, kurios dar labiau pagerina našumą. R&S®SMW-B711/B721 itin žemo fazinio triukšmo parinktys užtikrina geriausią savo klasėje fazinio triukšmo efektyvumą. R&S®SZU100A puikiai tinka matavimams, kuriems reikalingas spektrinis grynumas.
Plačiajuostis I/Q moduliatorius su iki 2 GHz RF dažnių juostos pločiu apima visas savo dažnių diapazono programas, įskaitant belaidį ryšį, palydovinį ryšį ir radarą. Vidinė bazinė juosta gali generuoti signalus, kurių didžiausias 2 GHz RF moduliavimo pralaidumas.
Šiuolaikiniai D/A keitikliai ir puikus RF grandinės dizainas užtikrina išskirtinį < 0,4 dB moduliacijos dažnio atsaką virš 2 GHz dažnių juostos pločio ir puikų EVM našumą.
R&S®SZU100A siūlo integruotą kanalų emuliaciją iki 800 MHz mažėjančiam pralaidumui. Visų pagrindinių standartų išblukimo profiliai yra iš anksto nustatyti. Su iki 64 išblukimo kanalų, visi pagrindiniai MIMO blukimo scenarijai, tokie kaip 2x2, 3x3, 4x4, 8x4, 4x8 ir 8x8, gali būti sukonfigūruoti viename instrumente. Taip pat palaikomas iki aštuonių nešėjų sujungimas, o SGT100A signalo generatoriaus moduliai gali būti prijungti, kad būtų galima teikti iki aštuonių RF kelių.

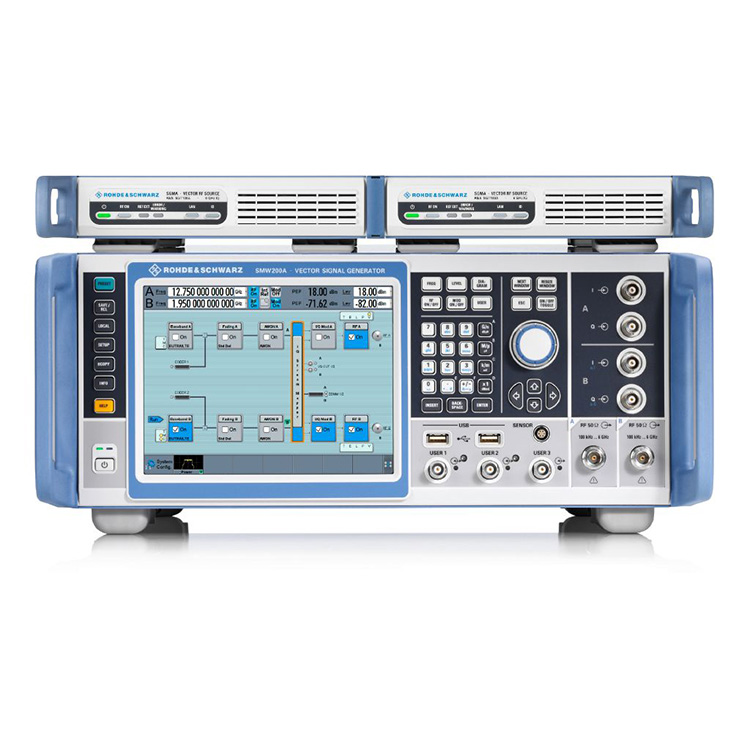

Dviejų takų R&S®SZU100A su šešiais R&S®SGT100A signalų generatoriaus moduliais, valdomais iš R&S®SZU100A;
Integruota R&S®SZU100A grafikos funkcija rodo generuotus signalus realiu laiku. Vartotojas gali pasirinkti rodymo tipą, pvz. I/Q palyginti su laiku, dažnių spektru, vektorine diagrama arba CCDF. R&S®SZU100A taip pat siūlo SCPI makrokomandų įrašymo įrenginį su kodų generatoriumi, kuris įrašo visus rankinio valdymo veiksmus, kad sugeneruotų failą su nuotoline komandų seka. Pateikiami integruoti kodo šablonai, skirti tiesiogiai generuoti vykdomąjį kodą MATLAB®, CVI arba Python.
Grafinis signalo stebėjimas realiuoju laiku yra labai naudingas generuojant sudėtingus signalus.
Belaidžio ryšio standartai
Vokų sekimas realiuoju laiku
GNSS modeliavimas
Radaro modeliavimas
