Galite būti tikri, kad iš mūsų gamyklos nusipirksite R&S NRP67SN-V trijų takų diodų galios jutiklius. R&S®NRPxxS/SN galios jutikliai naudoja tris atskirus diodų kelius, kurių kiekvienas veikia optimaliame detektoriaus diapazone. Dėl to vidutinė galia gali būti nustatyta dideliu tikslumu, nepriklausomai nuo moduliacijos tipo.
| Modeliai | R&S®NRP67SN-V |
| Dažnių diapazonas | 50 MHz – 67 GHz |
| Lygių diapazonas | -70 dBm - +20 dBm |
| LAN sąsaja | √ |
| Jungties tipas | 1,85 mm (m) |
Greiti ir tikslūs CW ir moduliuotų signalų galios matavimai
100 000 rodmenų/s

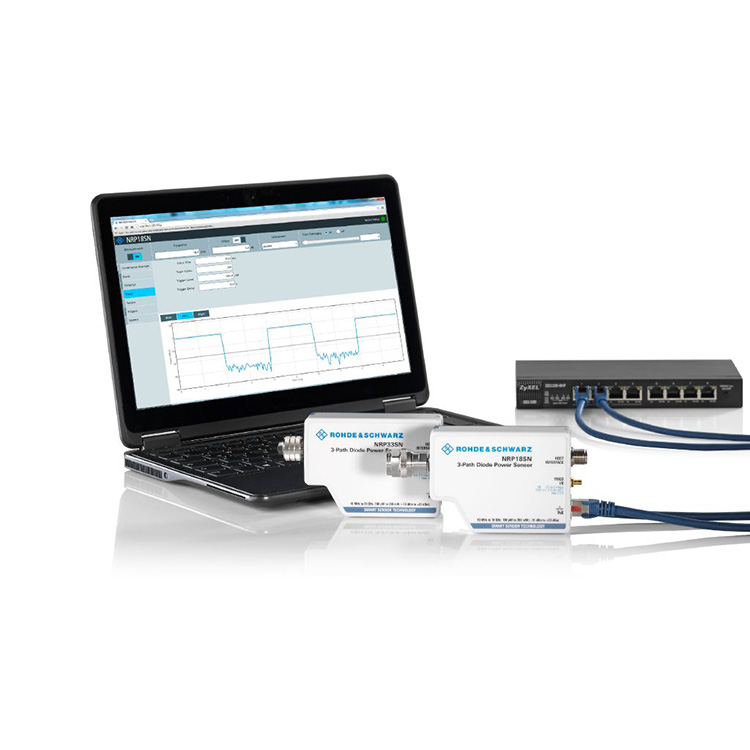

Valdymas ir stebėjimas per LAN ir USB
Jutikliai, skirti didelės galios programoms
Lankstus valdymas naudojant R&S®NRX pagrindinį įrenginį
R&S®NRPxxS/SN galios jutikliai naudoja tris atskirus diodų kelius, kurių kiekvienas veikia optimaliame detektoriaus diapazone. Dėl to vidutinė galia gali būti nustatyta dideliu tikslumu, nepriklausomai nuo moduliacijos tipo. Matavimų rezultatams beveik nedaro įtakos trukdantys signalai ar harmonikos. Todėl R&S®NRPxxS/SN galios jutikliai elgiasi panašiai kaip šiluminės galios jutikliai, tačiau siūlo žymiai didesnį greitį. Jie užtikrina iki 93 dB dinaminį diapazoną su puikia apatine –70 dBm matavimo riba.
Idealus sprendimas daugeliui programų
Trijų takų diodų galios jutikliai tinka daugeliui programų, nes palaiko nuolatinį vidurkį, serijos vidurkį, laiko intervalo vidurkį, vartų vidurkį ir pėdsakų matavimus. Išskirtinio našumo ir precedento neturinčio matavimo greičio bei tikslumo jutikliai gali būti naudojami tiksliai išmatuoti vidutinę belaidžio ryšio signalų, tokių kaip GSM ir 3GPP, bei didesnio pralaidumo signalus, pvz., LTE, LTE-Advanced arba 5G, galią.
Patobulinta trijų kelio koncepcija
R&S®NRPxxS(N) galios jutikliai naudoja tris atskirus diodų kelius, kurių kiekvienas veikia optimaliame detektoriaus diapazone. Vidutinė galia gali būti nustatyta dideliu tikslumu, nepriklausomai nuo moduliacijos tipo. Matavimų rezultatams beveik nedaro įtakos trukdantys signalai ar harmonikos. Todėl R&S®NRPxxS(N) galios jutikliai veikia panašiai kaip šiluminės galios jutikliai, tačiau siūlo žymiai didesnį greitį ir iki 93 dB dinaminį diapazoną.
Net esant žemam lygiui iki -70 dBm
Norint padidinti matavimo tikslumą esant žemam lygiui, būtina apskaičiuoti kelių išmatuotų verčių vidurkį. Nors vidurkis sumažina triukšmo komponentą, jis taip pat sulėtina matavimą. Todėl R&S®NRPxxS(N) galios jutikliai buvo sukurti atsižvelgiant į itin mažą matavimo triukšmą.
R&S®NRPxxS(N) galios jutikliai gali atlikti matavimus iki apatinės –70 dBm ribos su didžiausiu šiuo metu rinkoje esančiu greičiu ir tikslumu.
Neribotas laiko matavimas iki 100 000 matavimų/s
Greito nepertraukiamo vidurkio režimu R&S®NRPxxS(N) galios jutikliai gali atlikti iki 100 000 suaktyvintų matavimų per sekundę, o minimali paleidimo pasikartojimo trukmė yra 100 µs, neprarandant jokių matavimų. Šis matavimo greitis pasiekiamas naudojant buferinį režimą. Buferiniu režimu visi išmatuoti duomenys surenkami jutiklio viduje ir vienu bloku perduodami jutiklio pagrindiniam kompiuteriui. R&S®NRPxxS(N) jutikliai atlieka naują greitąjį režimą be laiko apribojimų!

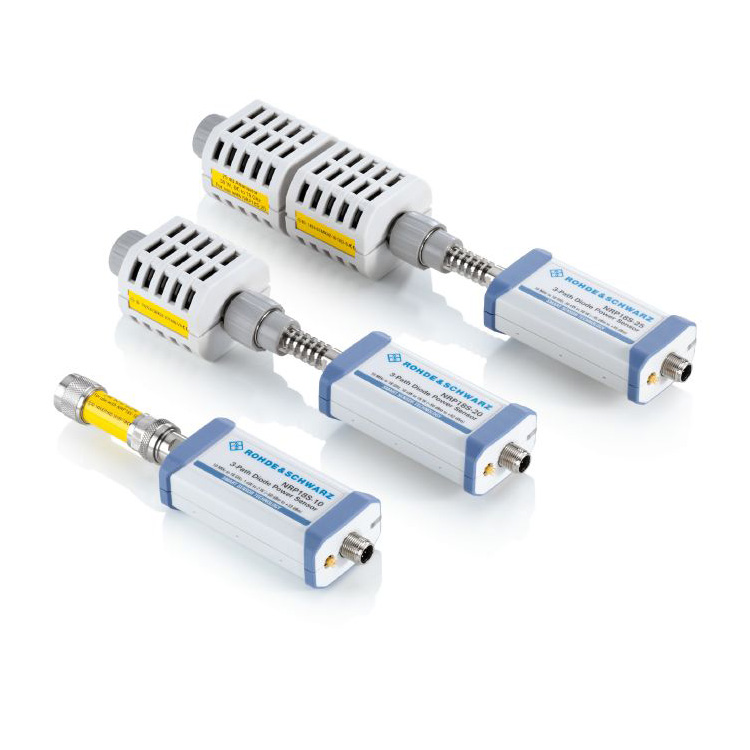

Atlikite galios matavimus iki 30 W
R&S®NRP18S-10, R&S®NRP18S-20 ir R&S®NRP18S-25 didelės galios trijų takų diodų galios jutikliai susideda iš R&S®NRP18S ir 10/20/25 dB prieš srovę nukreipto atenuatoriaus. Jie gali atlikti galios matavimus iki 2 W, 15 W ir 30 W. Naudojant su slopintuvu, jutiklio ir slopintuvo neatitikimo klaidos ištaisomos automatiškai. S-parametrai atenuatoriui nustatomi ir saugomi jutiklyje gamybos metu.

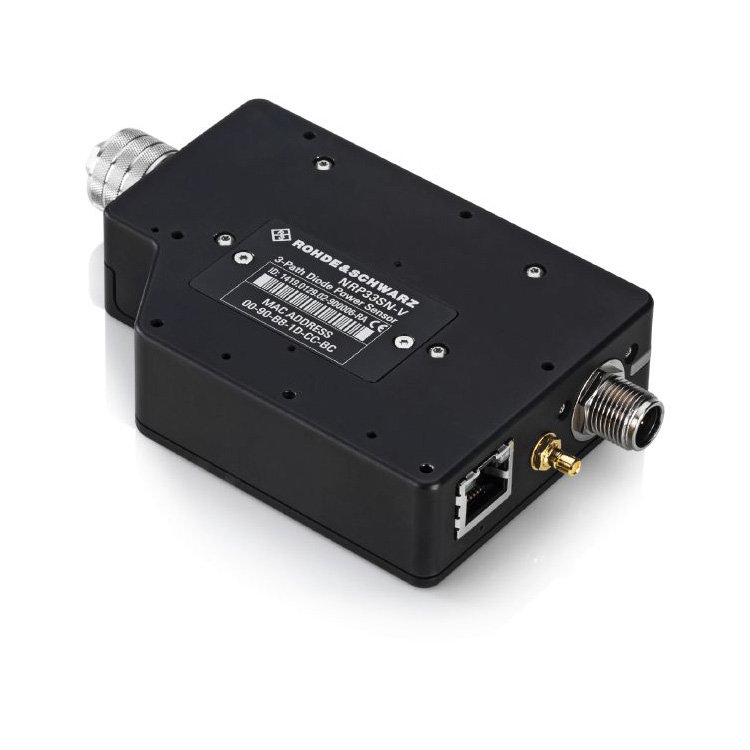

Specialiai sukurtas naudoti šiluminio vakuumo (TVAC) kamerose
R&S®NRPxxSN-V TVAC suderinamas galios jutiklis yra skirtas palydovinio ryšio programoms iki 67 GHz dažnių diapazone. Visi komponentai gamybos proceso metu kepami vakuuminėje kameroje, todėl dujų išsiskyrimas sumažinamas iki minimumo. Dėl LAN galimybės galios jutikliai gali būti lengvai valdomi ir stebimi iš kameros išorės, o ventiliacijos angos korpuse užtikrina slėgio išlyginimą.
