Dongguan Qihang Electronic Technology Co., Ltd. yra Kinijos gamintojas ir tiekėjas, daugiausia gaminantis R&S FSW50 signalų ir spektro analizatorių, turintis ilgametę patirtį. Tikimės užmegzti verslo santykius su jumis. Keli sekimo ekranai leidžia vartotojams palyginti ir perdengti signalų pėdsakus, kad būtų galima geriau analizuoti ir palyginti.
Modeliai | Dažnių diapazonas | Fazinis triukšmas | Maks. analizės juostos plotis |
R&S®FSW50 Užsakymo nr. 1331.5003.50 |
2 Hz – 50 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz poslinkis) |
512 MHz |
Neprilygstamas žemas fazinis triukšmas ir geriausias jautrumas rinkoje
8,3 GHz vidinis analizės pralaidumas
800 MHz realaus laiko analizės pralaidumas
SCPI įrašymo įrenginys supaprastina kodo generavimą
Didelis dinaminis diapazonas užtikrina puikų EVM našumą
RF našumas, atitinkantis griežtus reikalavimus

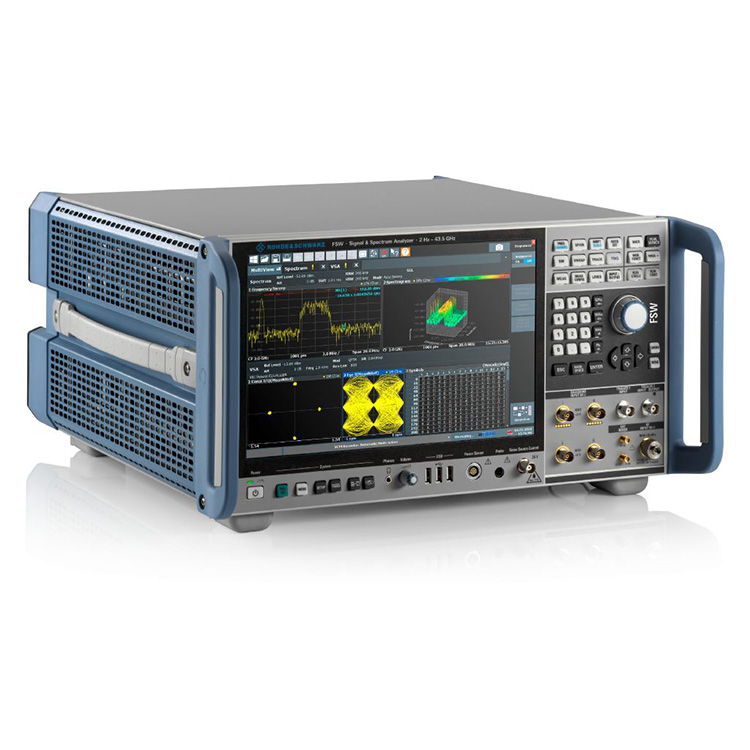

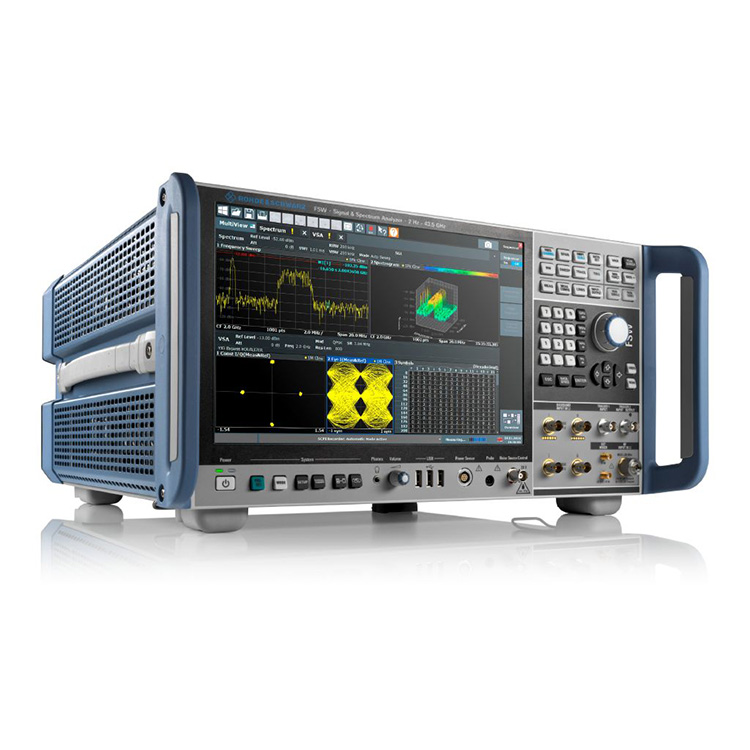

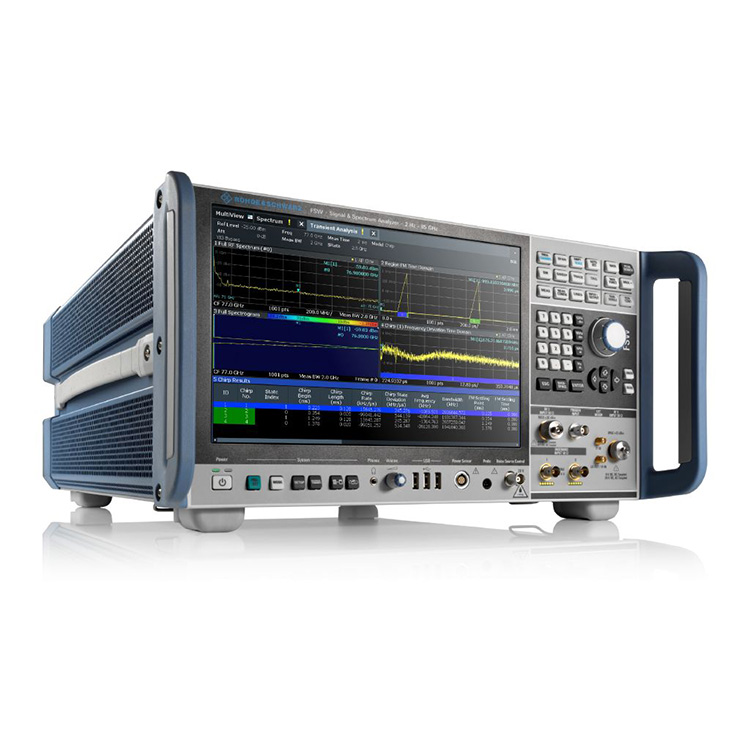

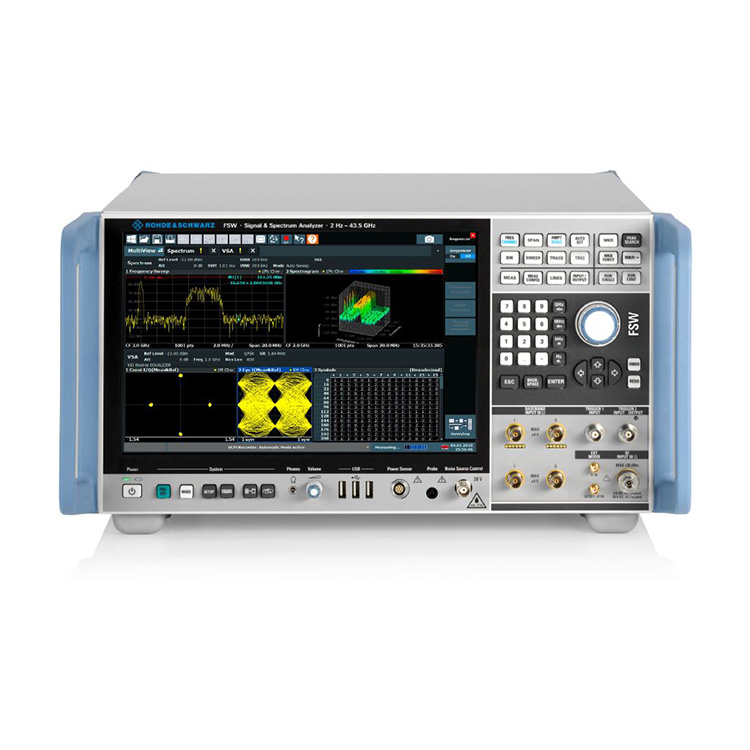

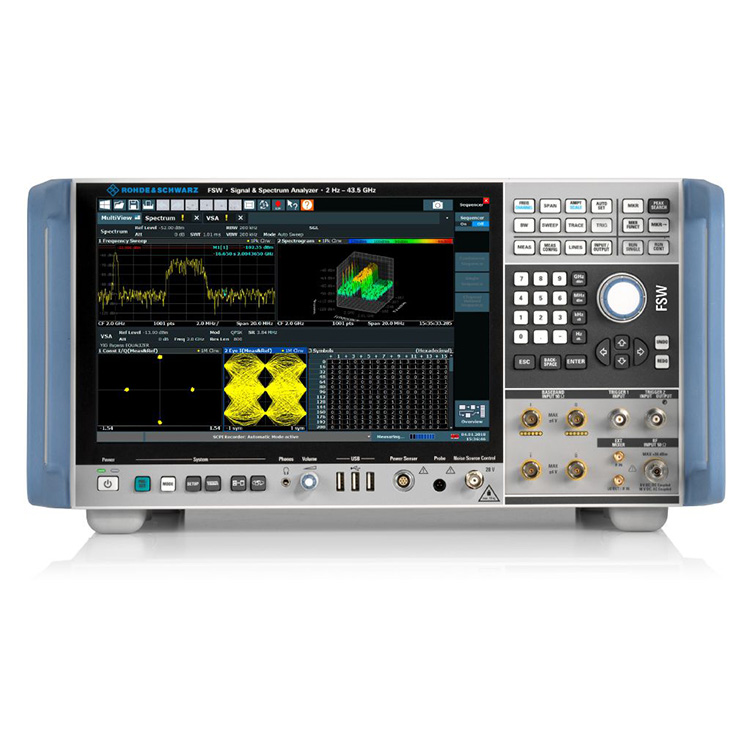

R&S FSW50 signalų ir spektro analizatorius iš naujo apibrėžia aukščiausios klasės signalų ir spektro analizatorius, siūlydamas puikų RF fazės triukšmą, rodomą vidutinį triukšmo lygį, intermoduliacijos slopinimą ir dinaminį diapazoną ACLR ir harmonikos matavimams.
Fazinis triukšmas
Fazinis triukšmas, esant 10 GHz nešlio dažniui, esant 10 kHz nuokrypiui nuo nešiklio: tip. –133 dBc (1 Hz).
Sukurta patogumui
12,1 colio didelės skiriamosios gebos daugialietis ekranas su gestų palaikymu – plokščias dizainas su „Windows 10“ išvaizda ir veikimu
Įvairūs matavimai vienu metu gali būti rodomi atskiruose langeliuose, todėl lengviau interpretuoti rezultatus
Integruotasis SCPI įrašymo įrenginys supaprastina kodų generavimą automatiniams, nuotoliniu būdu valdomiems matavimams
Patogi vartotojo sąsaja
Pažangus R&S®FSW su 12,1 colio didelės raiškos, daugialypių jutiklių ekranu ir daug daugiau.
Išsami 5G fizinio sluoksnio signalų analizė
R&S®FSW keičiamo dydžio, platus vidinės analizės pralaidumas iki 8,3 GHz leidžia užfiksuoti visą žemyn nukreipto signalo pralaidumą ir įvertinti visą sistemą.
R&S®FSW-K144 ir R&S®FSW-K145 parinktys apima 3GPP 5G NR matavimus žemyn ir aukštyn. Kiekvienas signalo rėmelis yra analizuojamas ir pateikiamas platus matavimo rezultatų spektras, įskaitant EVM, skirtingų kanalų ir signalų dažnį ir galią.
R&S®FSW-K144 5G nauja radijo ryšio programa
R&S®FSW-K144 automatiškai aptinka ir nustato daugybę parametrų, todėl jums suteikiama daugiau laiko susikoncentruoti į išsamios analizės įžvalgas.
Greita ir išsami radaro signalų analizė
Be plataus analizės dažnių juostos pločio (iki 8,3 GHz), R&S®FSW analizės funkcijos yra būtinos radaro bandymams.
R&S®FSW-K6 pulso matavimo programa išmatuoja visus svarbius impulsų parametrus vienu mygtuko paspaudimu
R&S®FSW-K6S laiko šoninio skilties matavimo parinktis matuoja impulsų suspaudimo parametrus
R&S®FSW-K60/K60H parinktis analizuoja dažnio šuolio signalus
R&S®FSW-K6 impulsų matavimo galimybė
R&S®FSW-K6 pulso matavimo programa matuoja visus svarbius impulsų parametrus vienu mygtuko paspaudimu.
Plačiajuosčio signalo analizė be vaizdo E juostoje
R&S®FSW85 signalo ir spektro analizatorius turi YIG išankstinį parinkiklį, skirtą dažniams nuo 8 GHz iki 85 GHz, suteikiantį spektro analizę be vaizdo. Platus analizės dažnių juostos plotis (iki 8,3 GHz) kartu su R&S®FSW-K60/-K60C pereinamojo laikotarpio analizės / čiurlenimo matavimo parinktimi leidžia apibūdinti iki 5 GHz pločio FMCW signalus, tokius kaip naudojami automobilių radaruose.
Automobilių radarų matavimai
FMCW signalas su 2 GHz dažnių juostos pločiu, esant 77 GHz, matuojamas naudojant R&S®FSW-K60C parinktį ir R&S®FSW-B2001 2 GHz vidinio pralaidumo plėtinį
Didelio našumo matavimo sprendimai, skirti projektuoti, kurti ir išbandyti palydovinius krovinius, naudingosios apkrovos posistemes ir komponentus
R&S®FSW siūlo specialias matavimo programas, skirtas svarbiausiems matavimams, tokiems kaip grupės delsa, tiesiškumas, stiprinimo perdavimas, triukšmo galios santykis (NPR) ir kt. Jis taip pat demoduliuoja kelių standartų palydovinius RF signalus, pvz., DVB-S2X ir OneWeb. R&S®FSW keičiamo dydžio, platus analizės dažnių juostos plotis (iki 8,3 GHz) atitinka didėjantį plačių signalų pralaidumo poreikį.
R&S®FSW-K17 kelių nešėjų grupės vėlavimo matavimai
Dideliu tikslumu per milisekundes matuoja absoliutų ir santykinį grupės delsą.
Nepraleiskite nieko naudodamiesi realaus laiko spektro analizės parinktimi
R&S®FSW realaus laiko parinktys leidžia vartotojams patikimai aptikti itin trumpus sporadinius nanosekundžių diapazono trikdžius net arti galingų nešėjų – iki 800 MHz dažnių juostos plotyje. Realaus laiko spektro analizė leidžia vartotojams analizuoti esamus dažnio šuolio algoritmus ir kurti alternatyvius, kad būtų išvengta susidūrimų tarp skirtingų standartų signalų, veikiančių toje pačioje dažnių juostoje.
Realaus laiko ISM juostos spektras 2,4 GHz
Analizuoja skirtingų standartų signalus, veikiančius toje pačioje dažnių juostoje (pvz., WLAN ir Bluetooth®), ir užkerta kelią jų susidūrimams.
Skaitmeninio signalo analizė
R&S®FSW-K70 vektorinio signalo analizės parinktis leidžia vartotojams lanksčiai analizuoti skaitmeniniu būdu moduliuotus atskirus nešiklius iki bitų lygio. Aiškios struktūros veikimo koncepcija supaprastina matavimus, nepaisant daugybės analizės įrankių. R&S®FSW-K70M leidžia analizuoti signalus naudojant dvi skirtingas moduliavimo schemas, pvz., DVB-S2X signalus. R&S®FSW-K70P plėtinys matuoja neapdoroto bito paklaidą. norma (BER) PRBS duomenims iki PRBS23.
1024QAM moduliuoto signalo analizė
Žvaigždynų diagrama, rezultatų lentelė, simbolių lentelė ir EVM pasiskirstymas.
