Kviečiame atvykti į mūsų gamyklą įsigyti naujausią parduodamą, žemą kainą ir aukštos kokybės R&S FSVA3007 signalo ir spektro analizatorių. Tikimės su jumis bendradarbiauti. Analoginių ir skaitmeninių signalų analizės parinktys, įskaitant 5G NR.
Modeliai | Dažnių diapazonas | Fazinis triukšmas | Maks. analizės juostos plotis |
R&S®FSVA3007 Užsakymo numeris 1330.5000.08 |
10 Hz – 7,5 GHz (2 Hz – 7,5 GHz su R&S®FSV3-B710 parinktimi) | < –127 dBc (1 Hz) (f = 1 GHz, 10 kHz poslinkis, parinktis B710) |
400 MHz |
Dažnių diapazonas nuo 2 Hz iki 4, 7,5, 13,6, 30, 44, 50/54 GHz
Analizės pralaidumas iki 1 GHz
SSB fazės triukšmas esant 10 kHz poslinkiui (1 GHz): –127 dBc/Hz
GUI su kelių palietimų, SCPI įrašymo ir įvykiais pagrįstais veiksmais
Analoginių ir skaitmeninių signalų analizės parinktys, įskaitant 5G NR

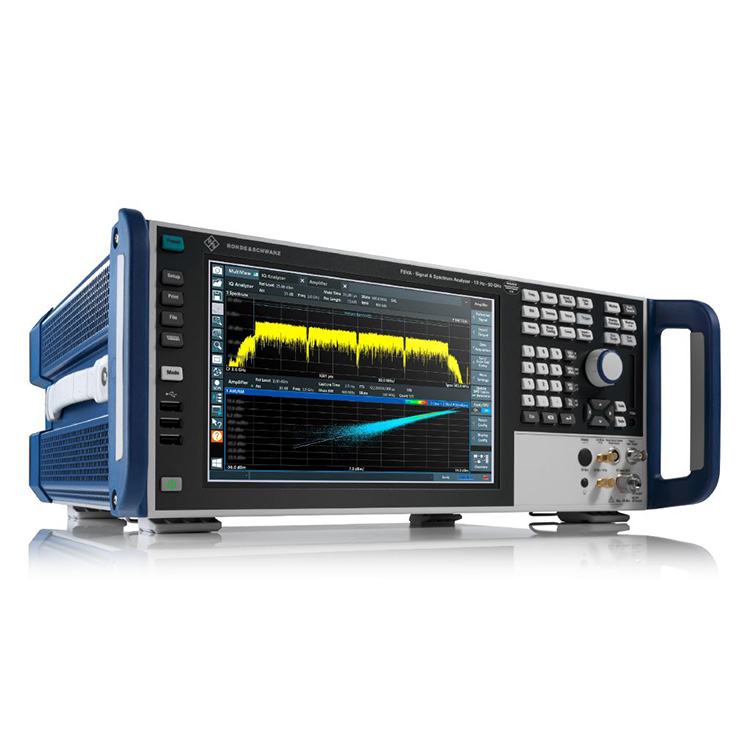

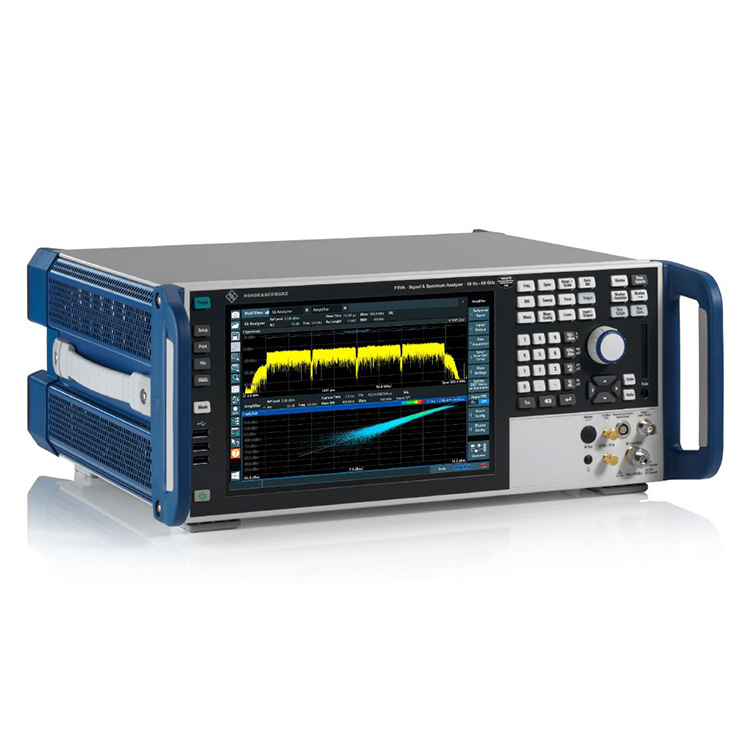

R&S FSVA3007 signalų ir spektro analizatorius idealiai tinka belaidžio ryšio signalams vertinti MTEP, sistemos testavimo, tikrinimo ir gamybos srityse. Turėdamas 400 MHz analizės pralaidumą, jis vienu metu gali užfiksuoti keturis gretimus 5G NR nešiklius. Specialios 5G NR signalo analizės parinktys leidžia pasiekti geresnes nei 1 % EVM vertes 100 MHz pločio nešikliui esant 28 GHz.
5G NR signalo analizė
5G NR signalo analizė – 5G NR signalo analizė naudojant R&S®FSV3-K144 (nuokrypis) ir R&S®FSV3-K145 (aukštynamoji) parinktis
Iki 1 GHz analizės dažnių juostos plotis, didelis dinaminis diapazonas ir mažas fazinis triukšmas
Daugeliui belaidžio ryšio, A&D ir komponentų pramonės matavimo programų reikalingas mažas fazinis triukšmas, platus analizės dažnių juostos plotis ir didelis dinaminis diapazonas. R&S®FSVA3000 signalų ir spektro analizatorius yra puikus įrankis belaidžio ryšio sistemoms ir jų komponentams gaminti ir tikrinti, taip pat aptarnavimo ir priežiūros programoms A&D rinkoje.
Užfiksuoja dešimt 5G NR operatorių vienu metu
Maksimalus 1 GHz analizės dažnių juostos plotis leidžia vienu metu užfiksuoti iki dešimties 5G NR nešėjų, kurių kiekvieno pralaidumas yra 100 MHz.
R&S®FSVA3000 pasižymi greita prieiga prie matavimo rezultatų dėl paprasto ir greito nustatymo
R&S®FSVA3000 funkcijos
Multitouch ekranas
SCPI įrašymo įrenginys, skirtas lengvam bandomosios programos kūrimui
Įvykiu pagrįsti veiksmai, skirti derinti retus DUT įvykius
Išmaniojo signalo generatoriaus valdymas per tiesioginę sąrankos prieigą
R&S®FSVA3000 įvykiais pagrįsti veiksmai
Paprastas retų DUT įvykių trikčių šalinimas: pasirinkite įvykį, pvz., ribinės linijos gedimą arba ekrano kopiją iš liečiamųjų meniu.
Greitas matavimo greitis gamybai
Automatizuotai komponentų, modulių ir prietaisų gamybai reikalingi spektriniai matavimai bei signalo demoduliacija. R&S®FSVA3000 signalų ir spektro analizatorius atlieka net sudėtingus matavimo scenarijus per minimalų laiką.
Patobulinta kompiuterio maitinimo parinktis suteikia keturių branduolių procesorių, kuris pagreitina skaitmeninio signalo demoduliaciją. Ji taip pat prideda vidinę PCIe 3.0 magistralės sistemą, kad būtų galima greičiau perduoti matavimo duomenis. Debesis pagrįstose bandymų sistemose pasirenkama 10 Gbit/s LAN sąsaja leidžia greitai perduoti I/Q duomenis į tinklą.
ACLR matavimas
FFT pagrįsti ACLR matavimai žymiai pagerina greitį, palyginti su matavimais. R&S®FSVA3000 vis dar turi puikų dinaminį diapazoną.
