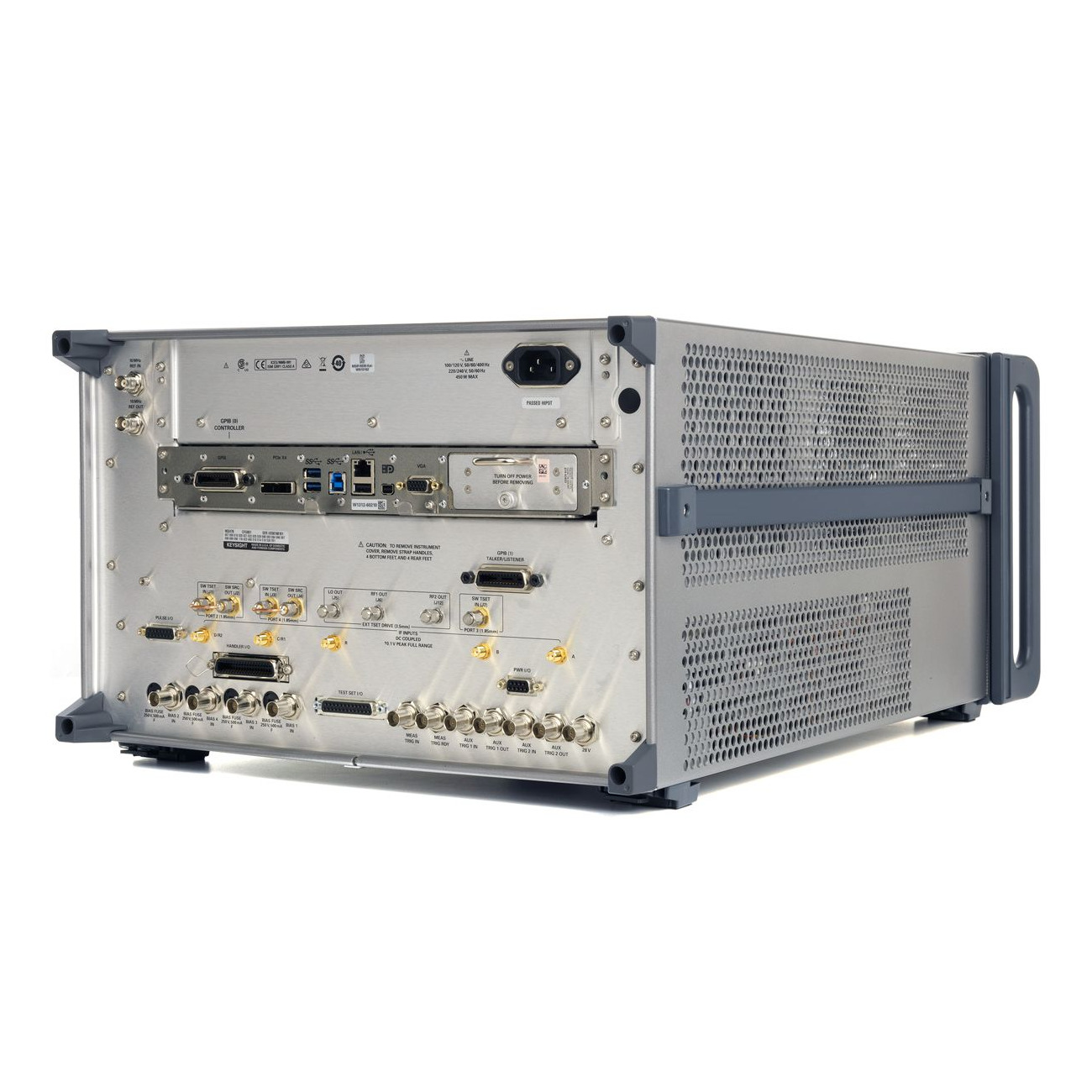

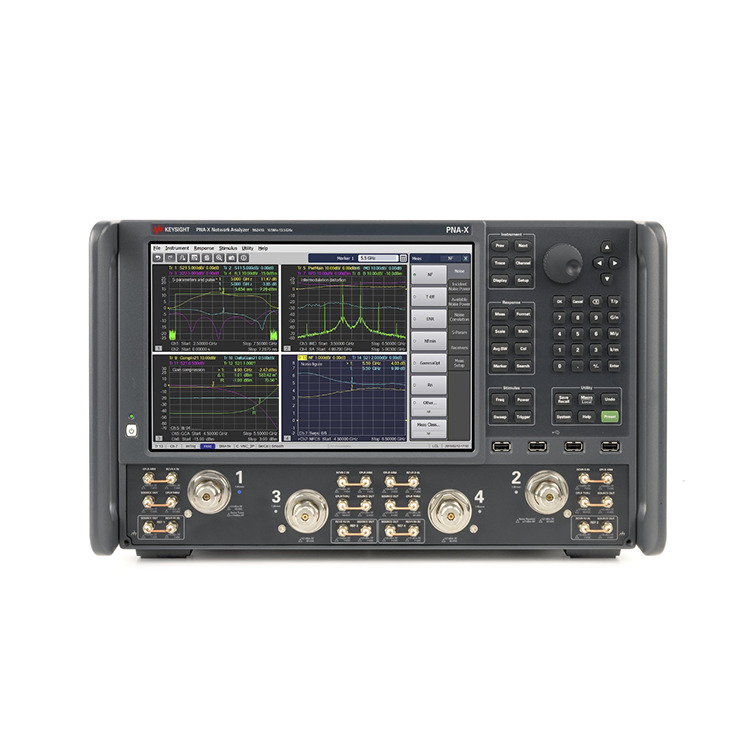

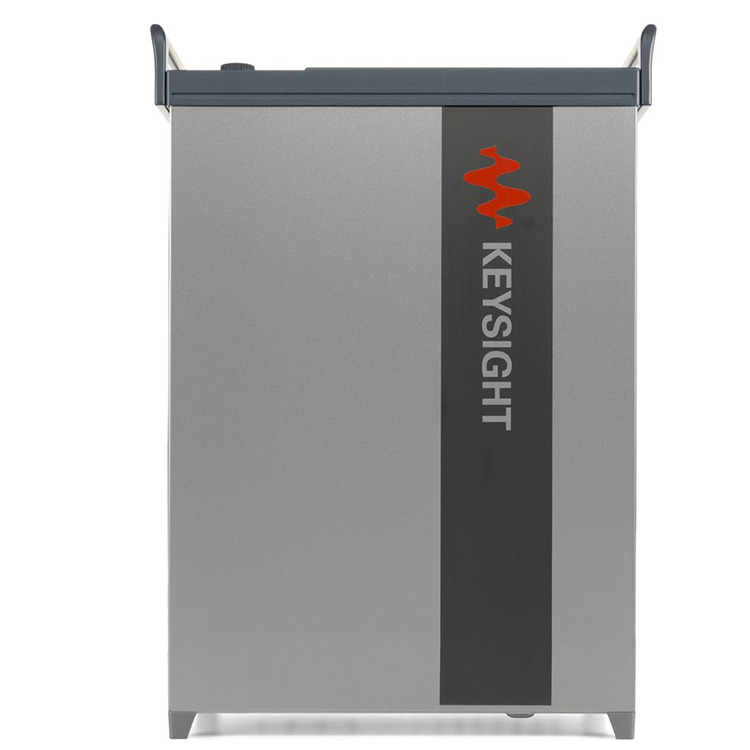

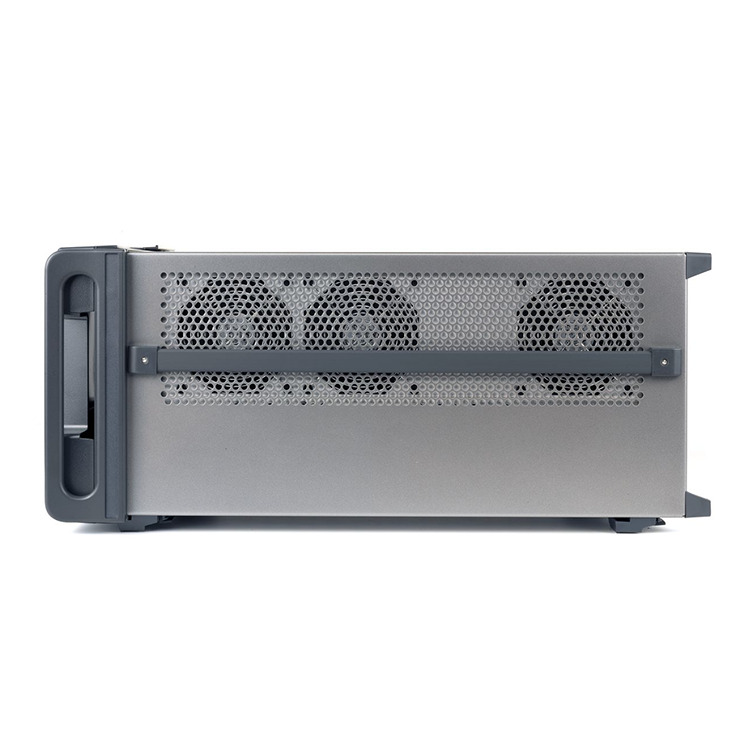

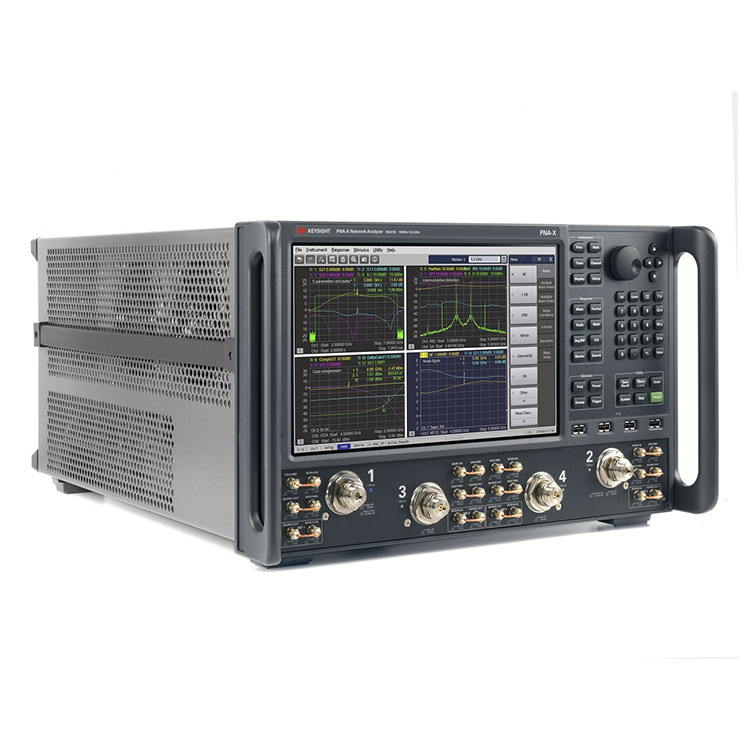

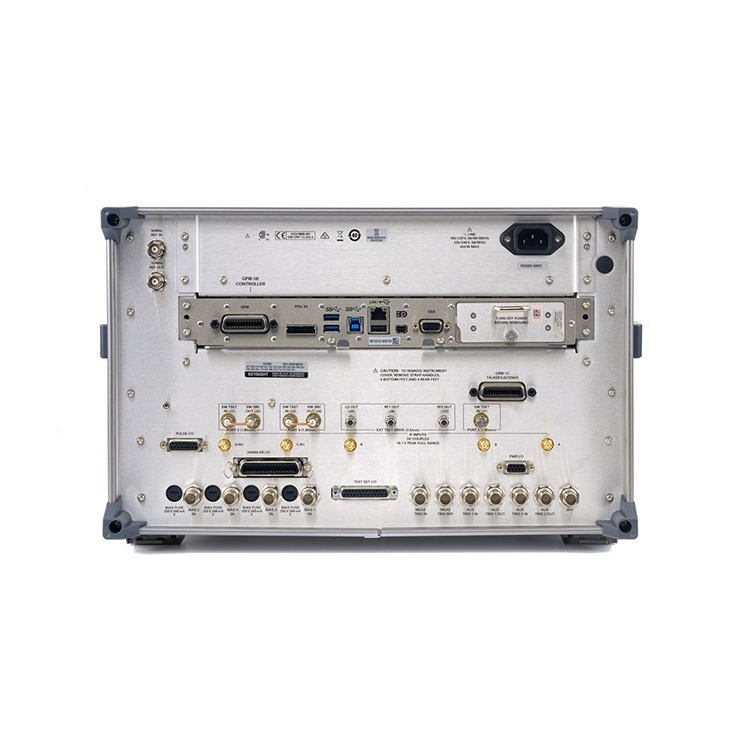

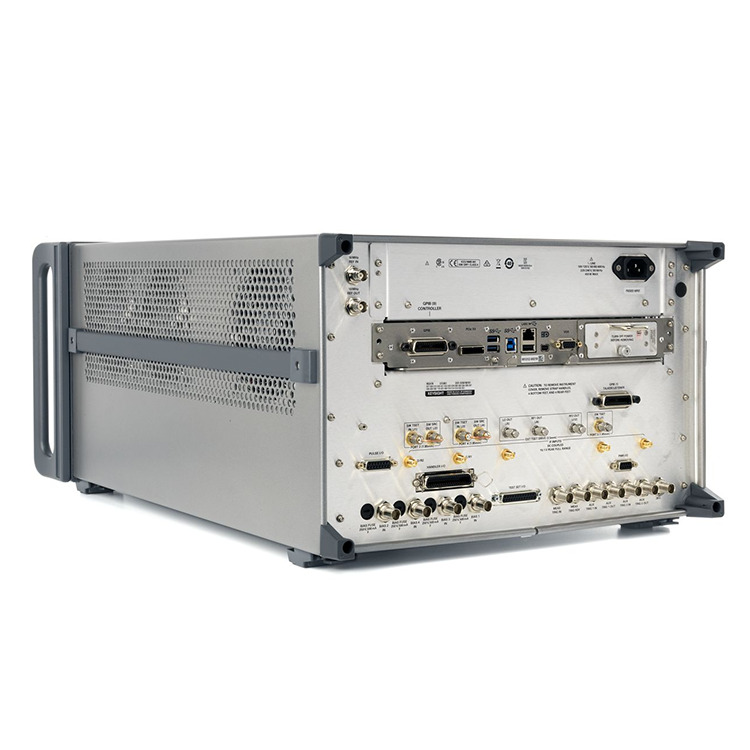

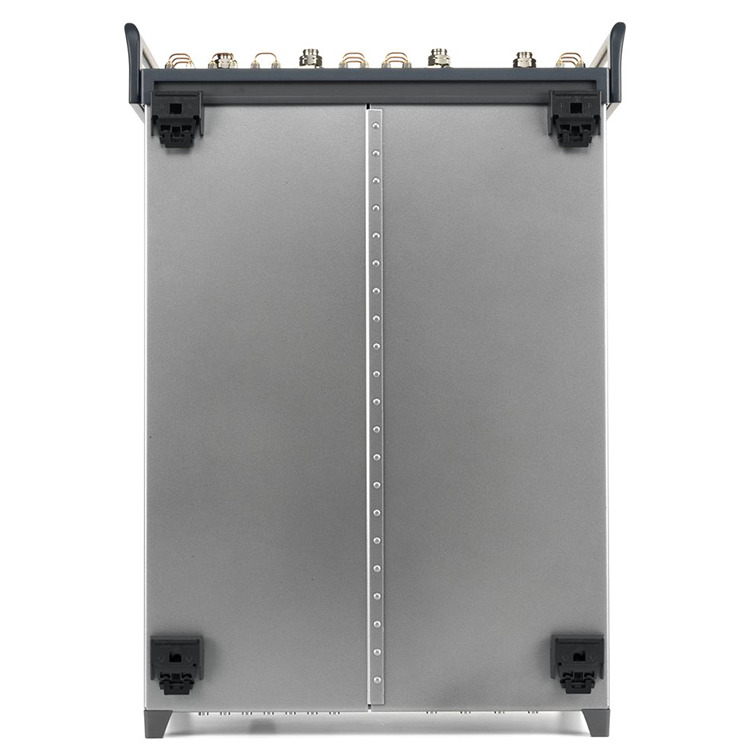

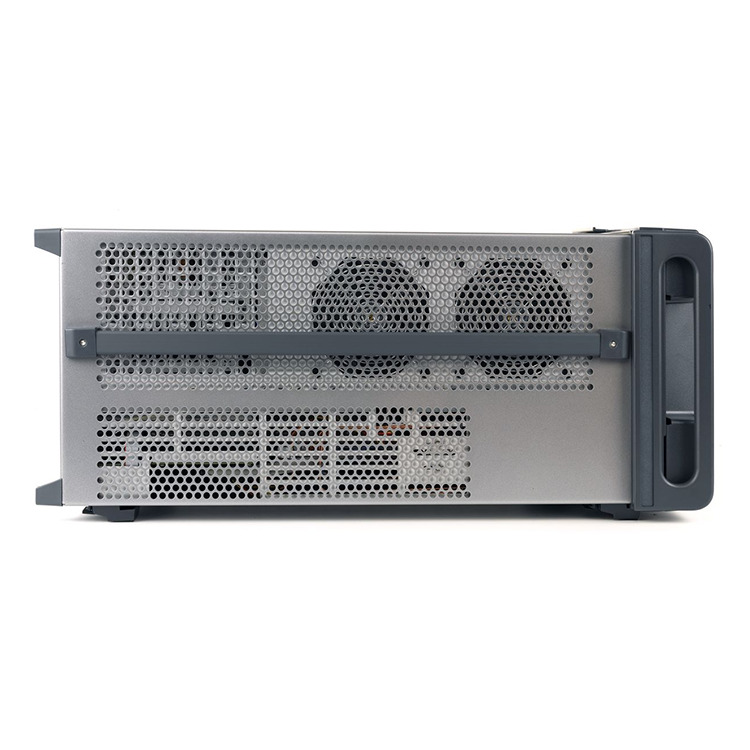

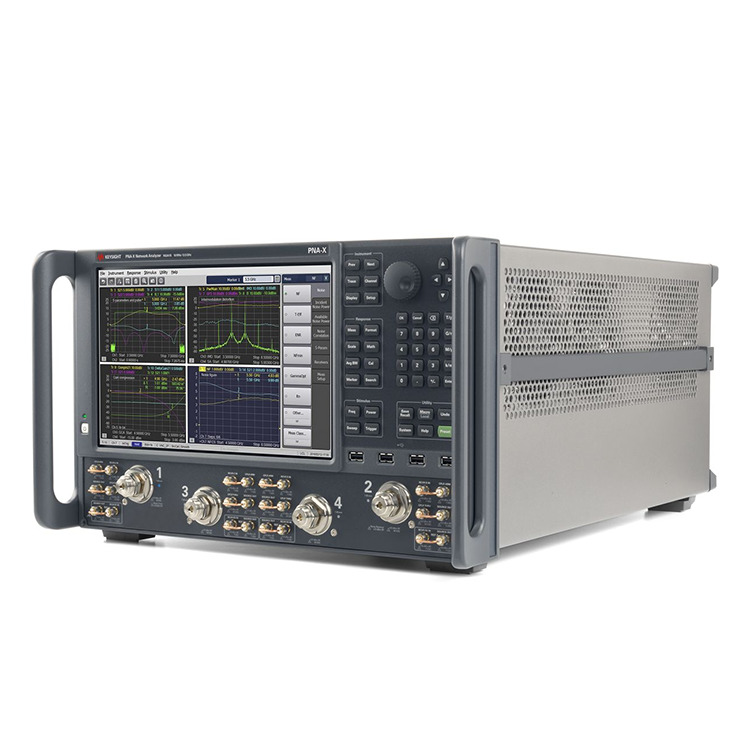

Kaip profesionalus gamintojas, norėtume pateikti jums N5244B PNA-X tinklo analizatorius. N5244B PNA-X mikrobangų tinklo analizatorius nuo 10 MHz iki 43,5 GHz, 2 ir 4 prievadai, yra integruotas ir lankstus bandymo variklis, galintis matuoti aktyvius įrenginius, tokius kaip stiprintuvai, maišytuvai ir dažnio keitikliai.
Pasiekite neprilygstamą meistriškumą
PNA-X yra ne tik vektorinis tinklo analizatorius, bet ir labiausiai integruotas ir lankstiausias pasaulyje mikrobangų bandymo variklis, skirtas matuoti aktyvius įrenginius, tokius kaip stiprintuvai, maišytuvai ir dažnio keitikliai. Aparatinę įrangą sudaro du vidiniai signalo šaltiniai, signalų kombinatorius, S parametrų ir triukšmo imtuvai, impulsų moduliatoriai ir generatoriai bei jungiklių ir RF prieigos taškų rinkinys. Šios aparatinės įrangos funkcijos suteikia galingą branduolį įvairiems linijiniams ir netiesiniams matavimams, naudojant vieną jungčių rinkinį su bandomu įrenginiu.
Supaprastinkite savo testavimo sistemą pakeisdami visą įrangos lentyną vienu PNA-X tinklo analizatoriumi.
Sutrumpinkite bandymo laiką naudodami plačiausią vienos jungties matavimo programų spektrą.
Tiksliai išbandykite linijinį ir netiesinį įrenginio apibūdinimą naudodami pažangų klaidų taisymą.
Rinkitės iš plačiausio pramonėje taikomų matavimo programų, skirtų greičiui, tikslumui ir naudojimo paprastumui, atliekant pažangų RF testą.
Paspartinkite komponentų veikimo įžvalgą naudodami daugialietį ekraną ir intuityvią vartotojo sąsają.
N5244B PNA-X tinklo analizatoriai Pagrindiniai našumo duomenys
Didelio šaltinio išvesties galia nuo +13 dBm esant 1 GHz iki +11 dBm esant 67 GHz
Didelis dinaminis diapazonas: 134 dB esant 20 GHz bandymo prievade
Mažas pėdsakų triukšmas: 0,002 dB rms esant 1 kHz dažnių juostos plotiui
Žemas imtuvo triukšmo lygis
Aukštas imtuvo suspaudimo lygis
Greitas matavimo greitis: nuo 3,6 iki 23 μs/taškas
Didelis stabilumas: < 0,03 dB/°C
| Dažnių diapazonas | 900 Hz iki 67 GHz |
| Trace Noise | 0,002 dB RMS |
| Integruoti prievadai | 2 arba 4 |
| Geriausias 201 taško valymo laikas | 5,5–9,7 ms |
| Maksimalus dažnis: | 43,5 GHz |
| Dinaminis diapazonas: | 127 dB @ 35 GHz |
| Išėjimo galia: | 12 dBm |
