E8257D, pramonėje pirmaujanti išvesties galia, lygio tikslumas ir fazinis triukšmas, dažnio aprėptis nuo 100 kHz iki 67 GHz (išplečiama iki 500 GHz), skirta išbandyti pažangius RF ir mikrobangų radarus

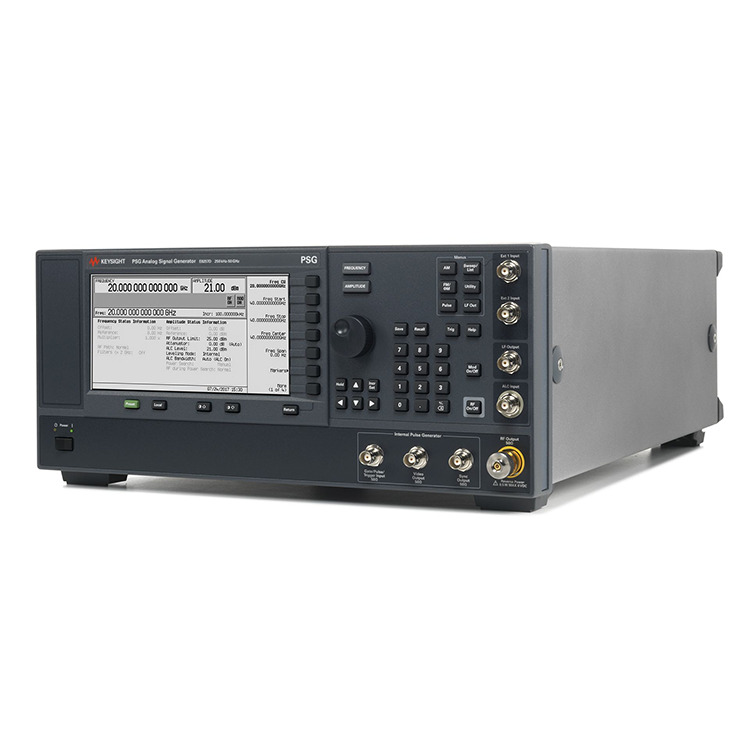

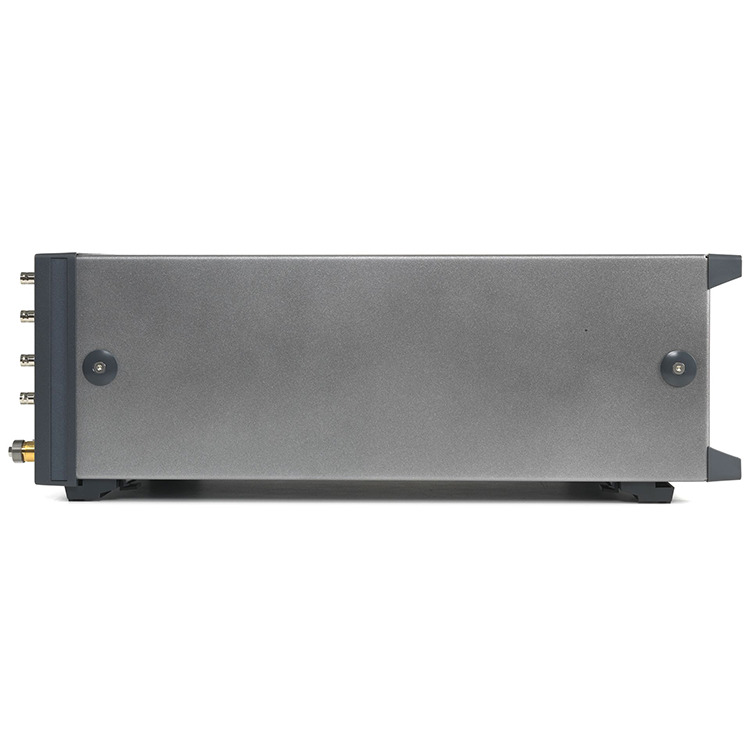

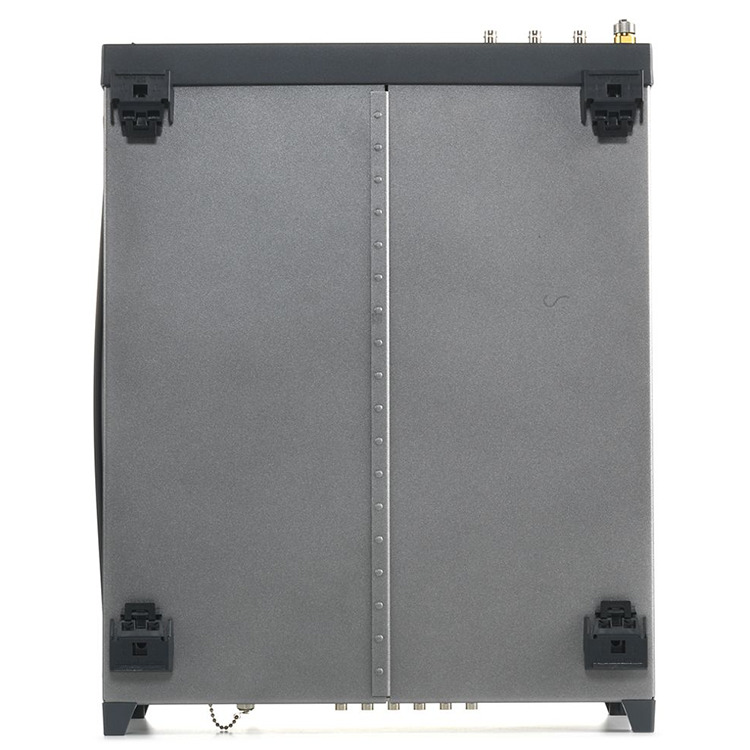

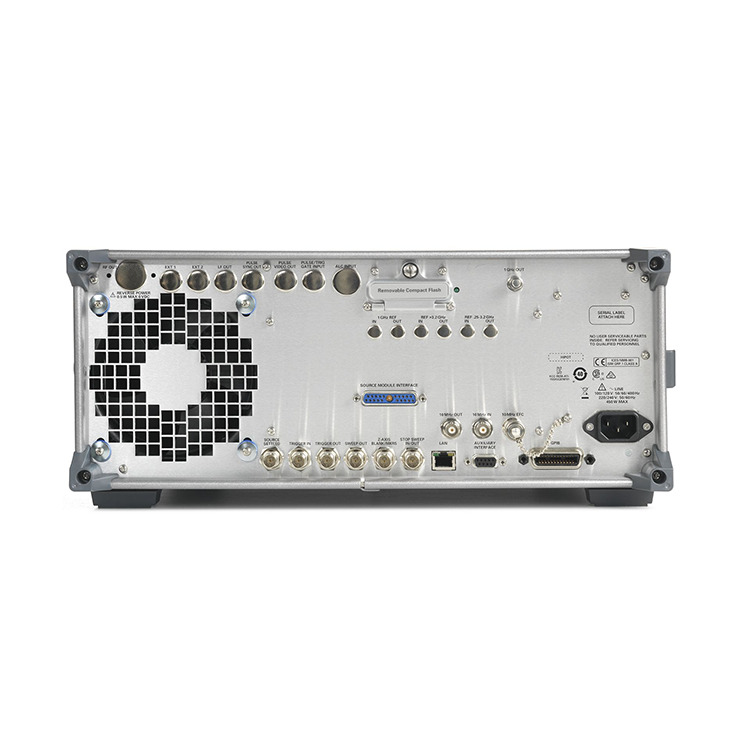

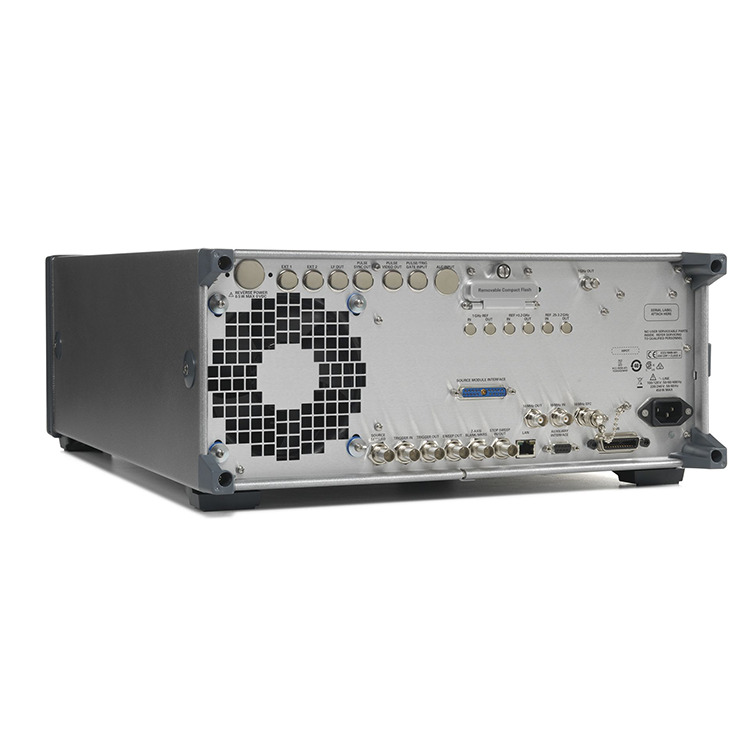

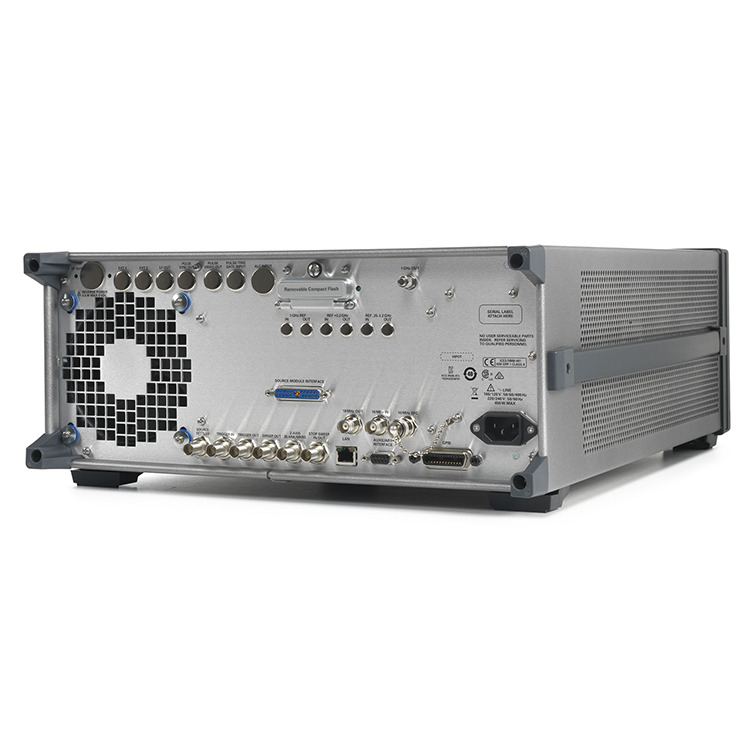

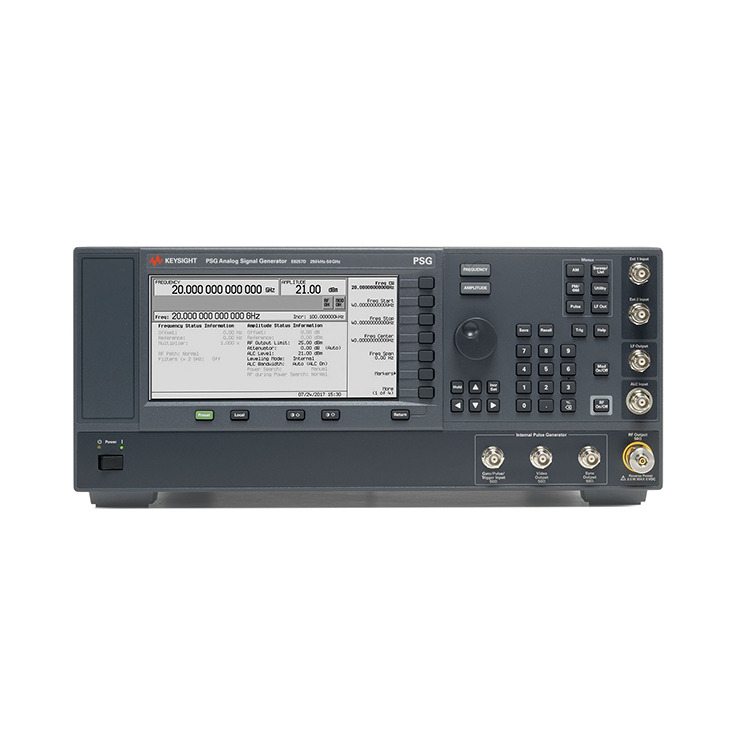

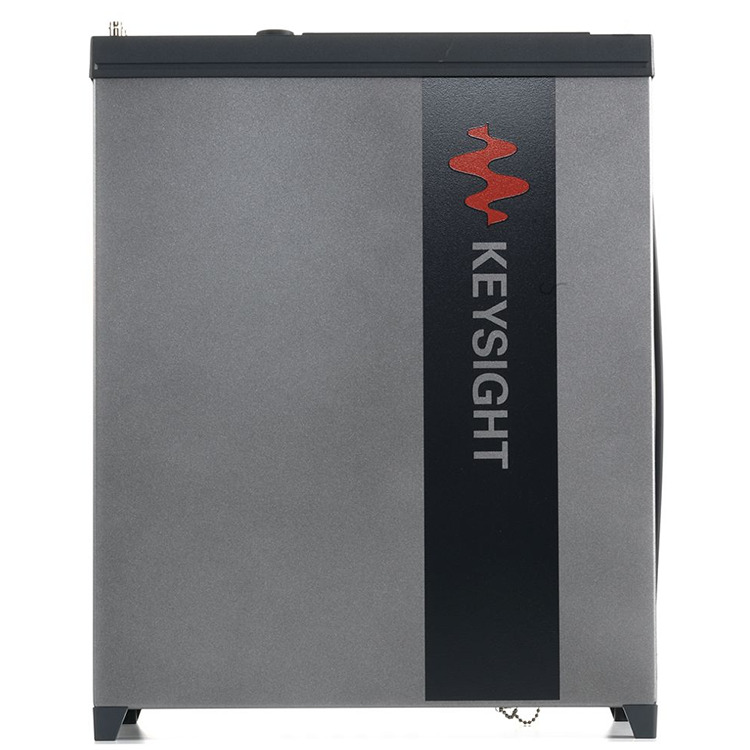

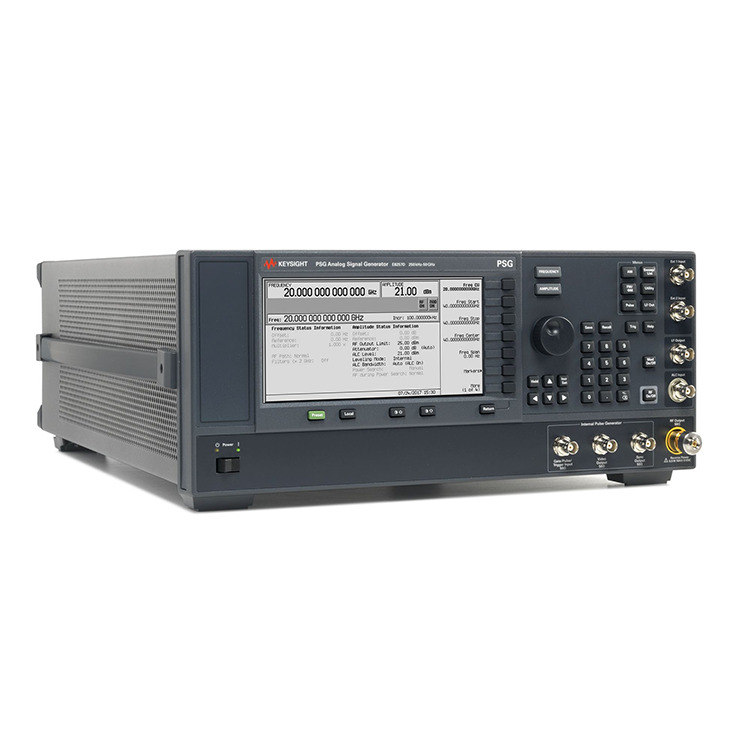

E8257D PSG analoginio signalo generatorius
Keysight E8257D yra visiškai susintetintas signalo generatorius, turintis didelę išėjimo galią, mažą fazinį triukšmą ir moduliavimo galimybę. Specifikacijos taikomos nuo 0 iki 55 °C, jei nenurodyta kitaip, ir po 45 minučių įšilimo. Papildomos charakteristikos, pažymėtos kaip tipinės, vardinės arba išmatuotos, suteikia papildomos (negarantuojamos) informacijos esant 25 °C temperatūrai, kuri gali būti naudinga naudojant gaminį.
Laikykitės griežčiausių bandymų reikalavimų, naudodamiesi metrologijos lygio dažnio ir lygio tikslumu, puikiu iškraipymu ir klaidingomis charakteristikomis
Matuokite plačiame dažnių diapazone: 13, 20, 31,8, 40, 50 ir 67 GHz modeliai (1,1 THz su dažnio plėtikliu)
Išbandykite didelės galios įrenginius ir įveikkite testavimo sistemos nuostolius naudodami parinktis, galinčias generuoti iki 1 W (+30 dBm) išėjimo galią
Gaukite ypač mažą fazių triukšmą: –91 dBc/Hz esant 100 Hz poslinkiui ir –126 dBc/Hz esant 10 kHz poslinkiui (10 GHz), kad būtų galima atlikti Doplerio radaro, ADC ir imtuvo blokavimo testus.
Apibūdinkite įrenginius ir grandines prie signalo pridėdami AM, FM, PM ir impulsų moduliavimą
| Dažnis | 100 kHz – 70 GHz |
| Fazinis triukšmas @ 1 GHz (20 kHz poslinkis) | -143 dBc/Hz |
| Dažnio perjungimas | < 7 ms |
| IQ moduliacija BW (vidinis / išorinis) | Iki 4 GHz |
| Galimi moduliavimo tipai | AM, FM, PM, pulsas |
