Galite būti tikri, kad įsigysite E4991B varžos analizatorius iš mūsų gamyklos. E4991B varžos analizatorius, kurio dažnių diapazonas yra nuo 1 MHz iki 3 GHz, 0,65 % pagrindinis tikslumas plačiame impedanso diapazone, medžiagų matavimo parinktys temperatūros charakteristikų analizei ir tiesioginio laidumo ir pralaidumo nuskaitymo funkcija.
Galite būti tikri, kad iš mūsų gamyklos nusipirksite E4991B varžos analizatorius. E4991B varžos analizatorius 1 MHz – 3 GHz

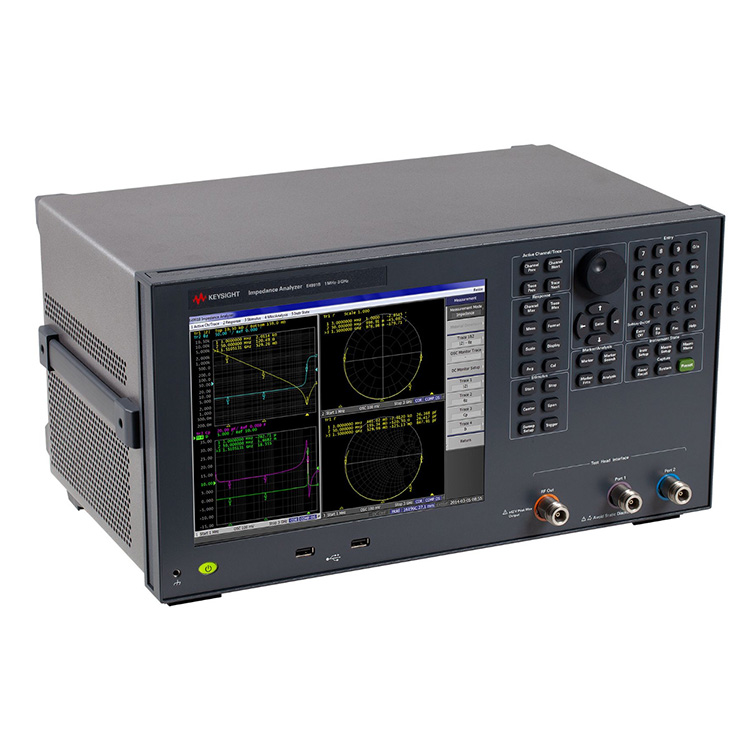

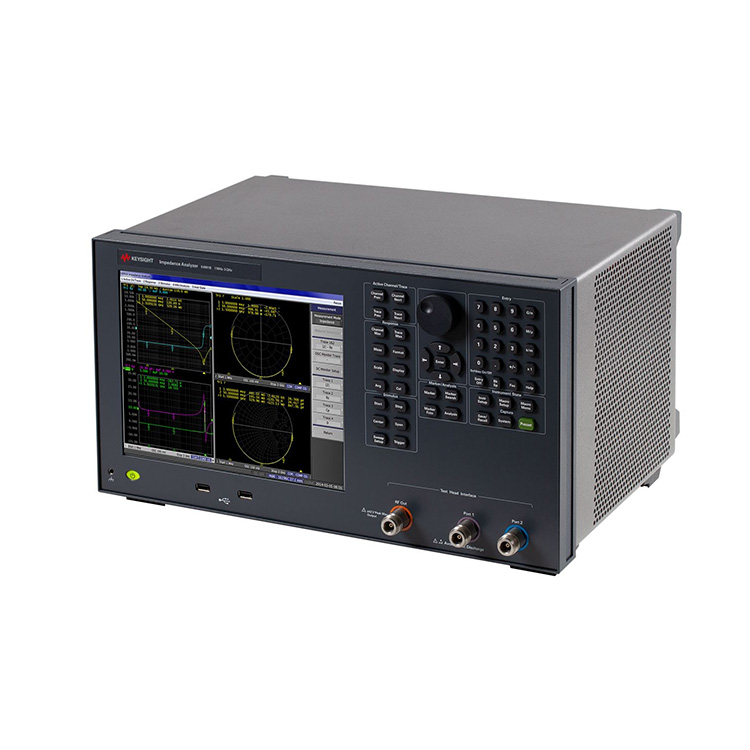

„Keysight E4991B“ varžos analizatorius yra puikus sprendimas elektroniniams komponentams, puslaidininkiniams įtaisams ir medžiagoms apibūdinti ir įvertinti.
Trys atnaujinamos dažnio parinktys: nuo 1 MHz iki 500 MHz/1 GHz/3 GHz
Pagrindinis tikslumas ±0,65 % ir nuo 120 mΩ iki 52 kΩ varžos diapazonas (10 % matavimo tikslumo diapazonas)
Matavimo parametrai: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Būtina parinktis 001)
Integruotas nuolatinės srovės poslinkis (parinktis 001): nuo 0 V iki ±40 V, nuo 0 A iki ±100 mA

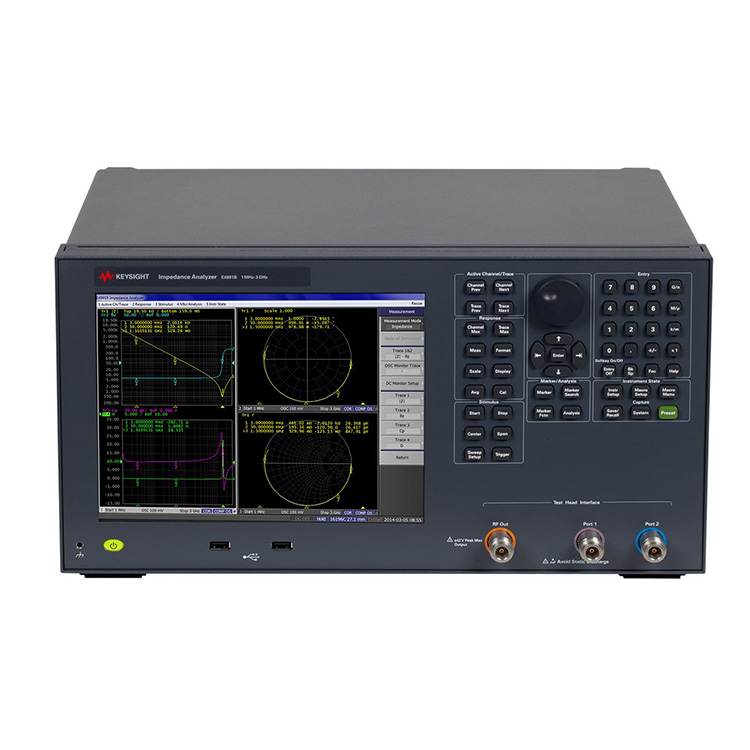

4 kanalų ir 4 pėdsakų 10,4 colio spalvotame LCD ekrane su jutikliniu ekranu
Duomenų analizės funkcija: lygiavertė grandinės analizė, ribinės linijos testas
Dielektrinės/magnetinės medžiagos matavimas (parinktis 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Temperatūros charakteristikų matavimas (parinktis 007) ir patikimos plokštelės matavimo (parinktis 010) galimybės
Medžiagų matavimo parinktys suteikia temperatūros charakteristikų analizės galimybę (parinktis 007) ir tiesioginio pralaidumo ir pralaidumo nuskaitymo funkciją (parinktis 002).
Zondų stoties prijungimo rinkinys (parinktis 010) siūlo tikslų plokščių arba mikrokomponentų varžos matavimo sprendimą iki 3 GHz.
E4991B palaiko daugybę bandymo priedų, skirtų atlikti paprastus ir patikimus matavimus.
Nesvarbu, ar užsiimate MTEP, kokybės užtikrinimu ar tikrinimu, E4991B yra idealus sprendimas apibūdinti ir įvertinti elektroninius komponentus, puslaidininkinius įrenginius ir medžiagas.
Medžiagų matavimui E4991B veikia su N1500A-005 medžiagų matavimo rinkiniu ir užtikrina lengvus matavimus (iki 1 GHz), nuo įrenginių nustatymo iki ataskaitų generavimo.
| Papildoma informacija: | RF IV, tinka tiksliam varžos įvertinimui Ekvivalentinė grandinės analizė (7 modeliai) Medžiagos mat. (opt. 002) Temperatūros charakteristikų bandymas (opt. 007) Plokščių varžos matavimas. su zondo stotimi (opt. 010) 4 kanalai, 4 pėdsakai |
| Pagrindinis tikslumas: | 0,65 % |
| DC poslinkis: | 0 V iki ± 40 V, 0 A iki ± 100 mA (parinktis 001) |
| Dažnis: | nuo 1 MHz iki 500 MHz / 1 GHz / 3 GHz |
| Maksimalus dažnis: | 3 GHz |
| Matavimas: | RF-IV metodas |
| Matavimo diapazonas (tikslumas < 10 %): | 120 mΩ iki 52 kΩ |
| Kitos funkcijos: | Lygiavertė grandinės analizė, ribinės linijos bandymas ir tt Dielektrinės / magnetinės medžiagos matavimas (parinktis 002), temperatūros charakteristikų matavimas (parinktis 007), |
| Ypatingos savybės: | n/a |
| Tikslas DUT: | Bendrosios paskirties prietaisas Medžiaga |
| Tipas: | Impedanso analizatorius |
